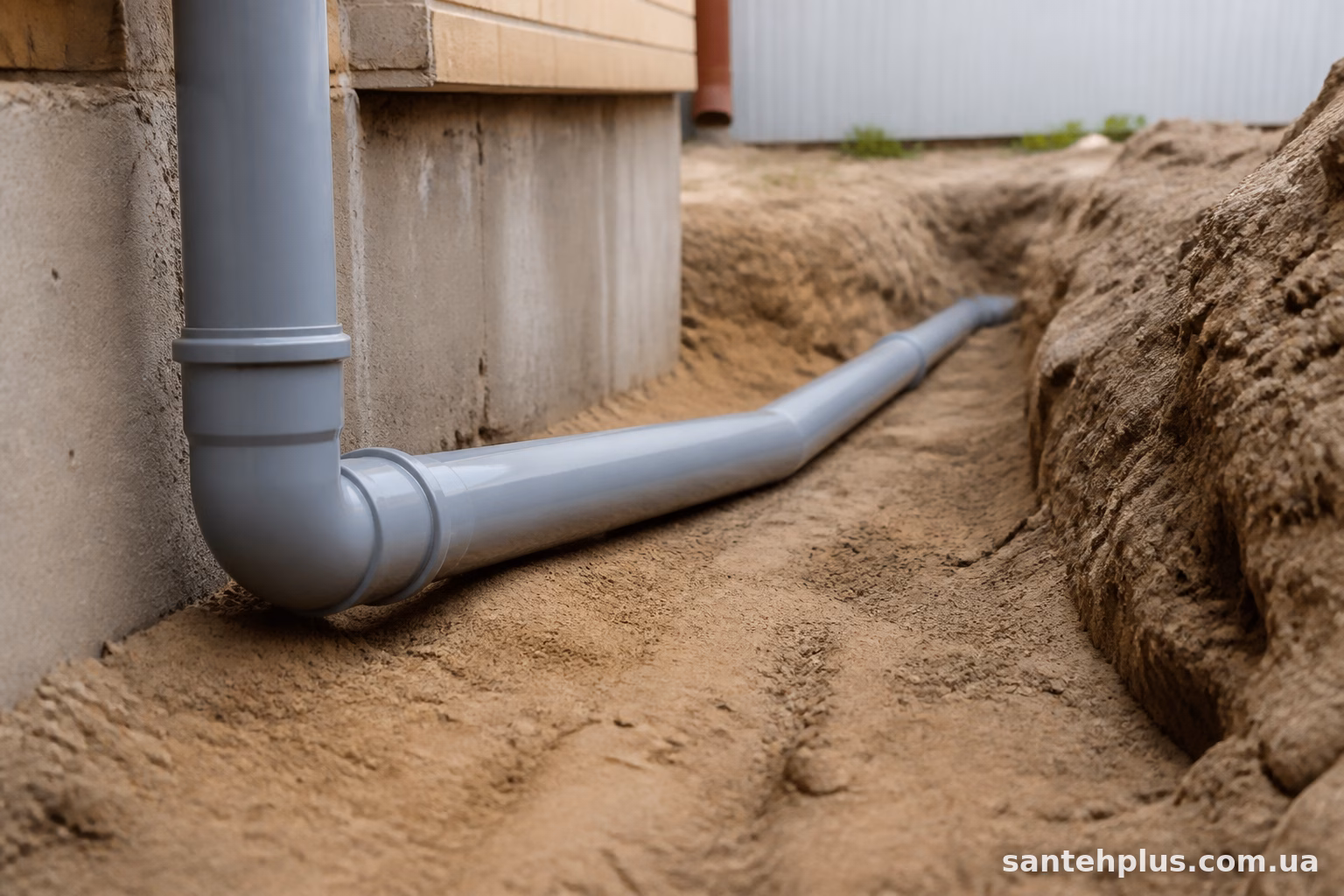

Як розрахувати ухил каналізаційної труби для приватного будинку
Ухил труби — це різниця висот між початком і кінцем ділянки, виражена у сантиметрах на метр довжини. Якщо просто: труба не може лежати рівно, вона повинна йти під невеликим кутом униз, щоб стоки самі рухалися до септика чи центральної каналізації без допомоги насоса.
Помилка з ухилом — одна з найчастіших причин, чому каналізація в приватному будинку починає смердіти або забиватися вже через рік-два експлуатації. Занадто малий кут — і вода йде повільно, залишаючи тверді частки на стінках труби. Занадто великий — вода проскакує швидко, а тверді фракції лишаються позаду і накопичуються. Так, забагато ухилу — теж проблема, хоча про це рідко хто думає.
Скільки має бути ухил: базові норми
В Україні орієнтуються на ДБН В.2.5-64:2012 (раніше — СНіП 2.04.01-85), де прописані нормативні значення для внутрішньої каналізації. Цифри там залежать від діаметра труби:
- труба діаметром 50 мм (умивальник, ванна, душ) — ухил 3 см на кожен метр довжини (3%);
- труба діаметром 100–110 мм (унітаз, загальний стояк) — ухил 2 см на метр (2%);
- труба діаметром 150 мм і більше (магістральні лінії до септика) — ухил 0,8 см на метр (0,8%).
Це мінімальні і рекомендовані значення одночасно — тобто саме на них варто орієнтуватися при монтажі. Відхилення на пару міліметрів у той чи інший бік не критичне, головне не виходити далеко за межі діапазону.
Є ще один нюанс: максимальний ухил для труб малого діаметра (50 мм) не повинен перевищувати 15 см на метр. Якщо перепад більший — вода летить надто швидко, а тверді відходи залишаються. Виходить парадокс: чим крутіше труба, тим гірше вона себе очищує.

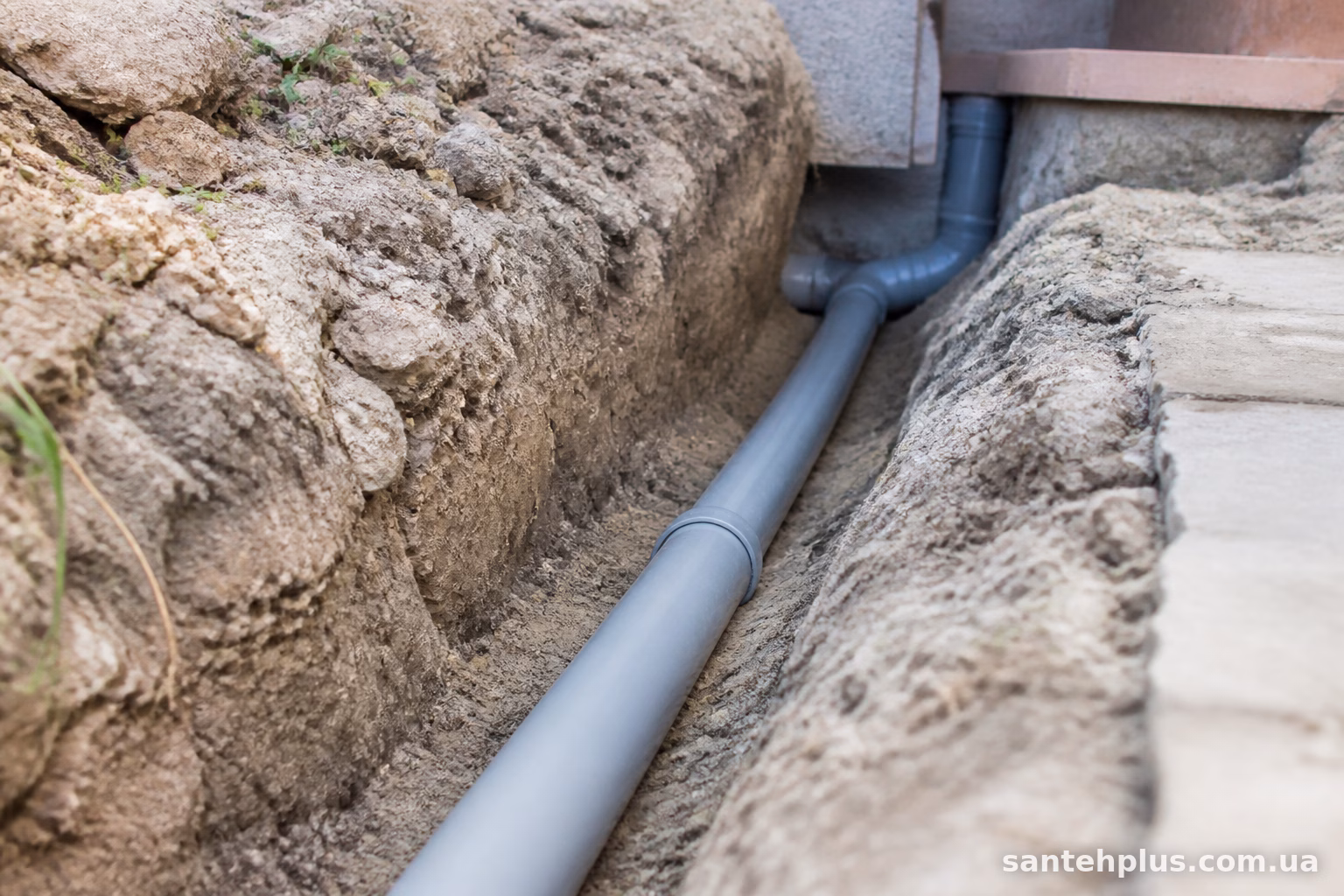

Як порахувати ухил на практиці
Формула проста до примітивності:
Перепад висоти (см) = довжина труби (м) × нормативний ухил (см/м)
Приклад. Труба від унітаза до септика йде 8 метрів, діаметр 110 мм, норма — 2 см на метр. Значить, різниця висот між початком і кінцем труби повинна становити 16 см. Тобто якщо труба виходить з будинку на висоті 50 см від дна траншеї, то біля септика вона має бути на висоті 34 см.
Ще приклад, трохи складніший. Уявімо ділянку 15 метрів від кухонної мийки (труба 50 мм) до колектора. Норма — 3 см на метр. 15 × 3 = 45 см перепаду. Здається багато? Насправді на такій довжині це реально, просто траншея буде глибшою в кінці на майже півметра порівняно з початком.
Якщо труба складається з ділянок різного діаметра (наприклад, спочатку 50 мм від умивальника, потім переходить у загальний стояк 110 мм), розрахунок роблять окремо для кожної ділянки — за своїм нормативом.

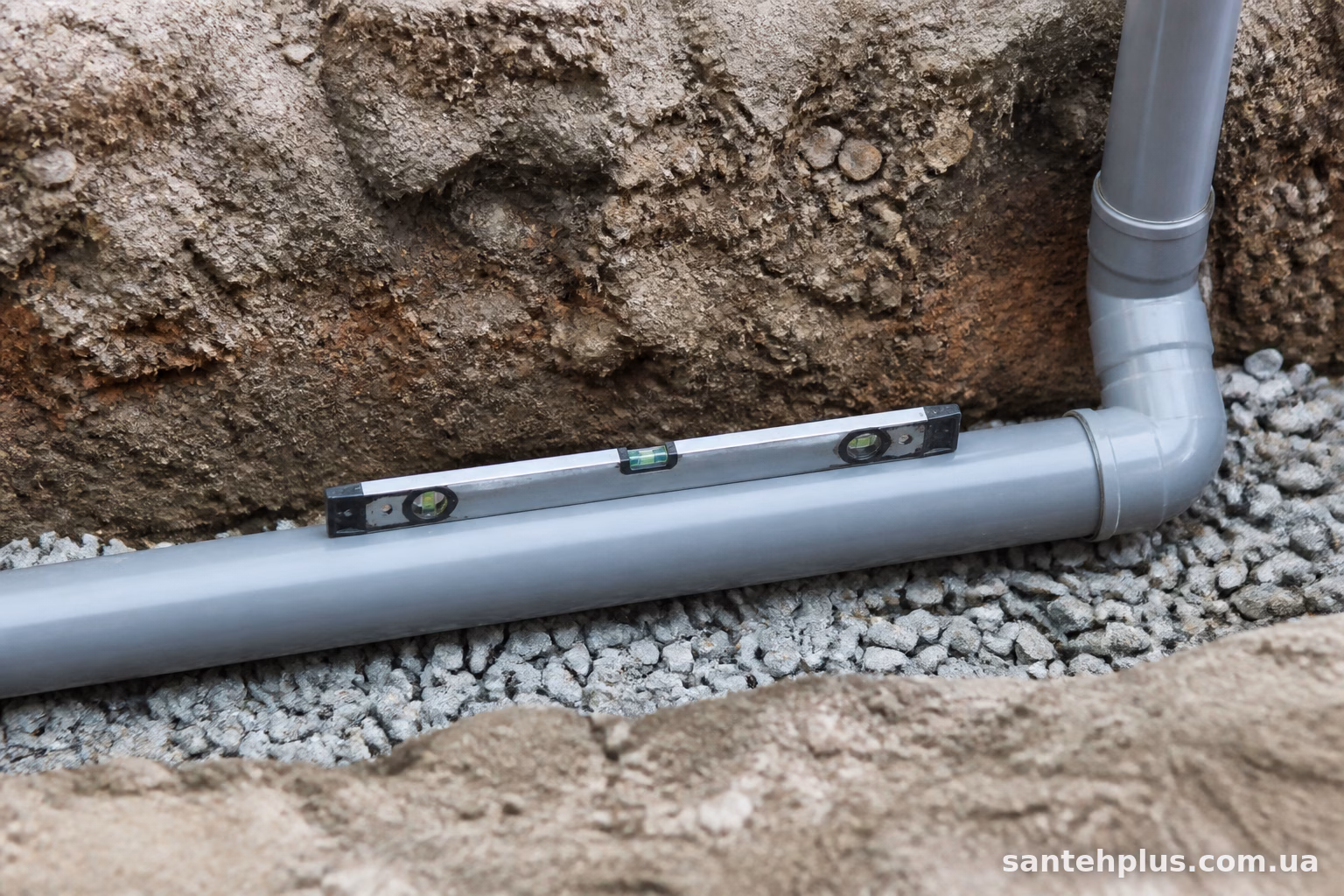

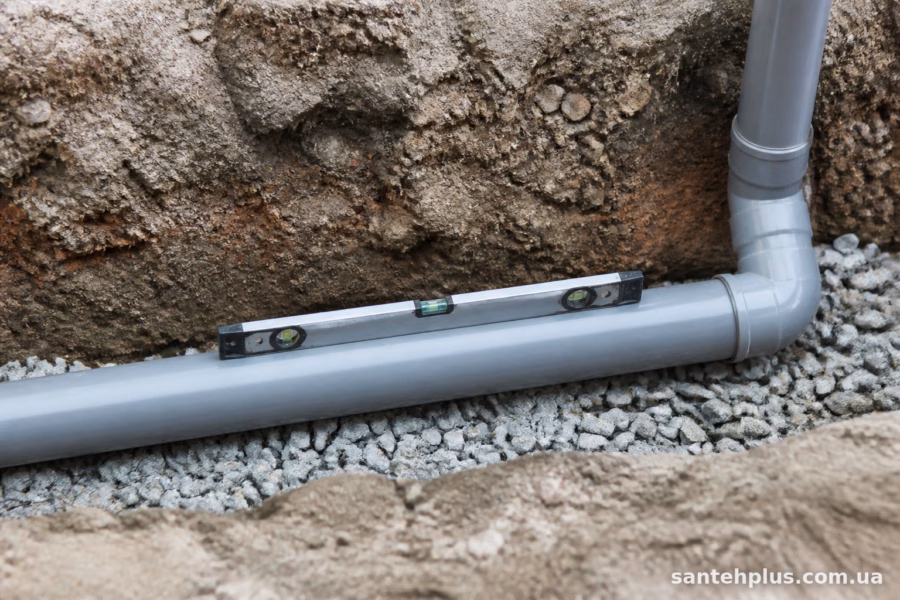

Практичний нюанс: як виміряти ухил під час монтажу
Теорія теорією, а на будмайданчику ніхто не сидить із калькулятором постійно. Найзручніше користуватися будівельним рівнем з поділками під ухил — на багатьох моделях є спеціальна бульбашка саме під 1-2%. Або простіше: беруть звичайний рівень і підкладають під один край брусок потрібної товщини.
Ще практичний спосіб — натягнути шнурку (капронову нитку) між двома кілочками по краях траншеї на потрібній висоті, і вже орієнтуючись на неї, вирівнювати дно під трубу. Так роблять досвідчені сантехніки, коли немає лазерного рівня під рукою.
Якщо є лазерний нівелір — взагалі красота, виставив промінь і по ньому контролюєш висоту на кожній ділянці труби. Для довгих трас (від будинку до септика 10-15 метрів і більше) це реально економить нерви.
Типові помилки при закладанні ухилу
Найчастіше зустрічається кілька ситуацій, і всі вони знайомі майстрам з практики:
- Роблять ухил “на око”, без розрахунку. Здається, ніби перепад є, а насправді труба лежить майже горизонтально або взагалі має “живіт” — провисання посередині, де стоки застоюються.
- Перевищують норму ухилу, думаючи, що чим крутіше, тим краще стоки будуть йти. В результаті вода йде швидко, а тверді частки залишаються, і труба забивається саме в місцях зменшення швидкості потоку.
- Не враховують загальний перепад рельєфу ділянки. Якщо земля природно йде під ухилом в інший бік, ніж потрібно трубі, доведеться копати глибшу траншею, а не просто класти трубу по поверхні грунту.
- Забувають про промерзання ґрунту. У північних та центральних регіонах України труба повинна лежати нижче глибини промерзання (зазвичай 80-120 см залежно від області), інакше взимку може перемерзнути, навіть якщо ухил ідеальний.
Одна ситуація з практики: клієнт закладав трубу від будинку до септика через рівну ділянку, і на око здавалося, що все нормально. Але при перевірці рівнем виявилося — перепад був лише 5 см на 10 метрів труби діаметром 110 мм, тобто 0,5 см/м замість потрібних 2 см/м. Довелося перекопувати і поглиблювати траншею біля септика на 15 см. Краще перевірити один раз до засипки, ніж потім розкопувати готову ділянку.

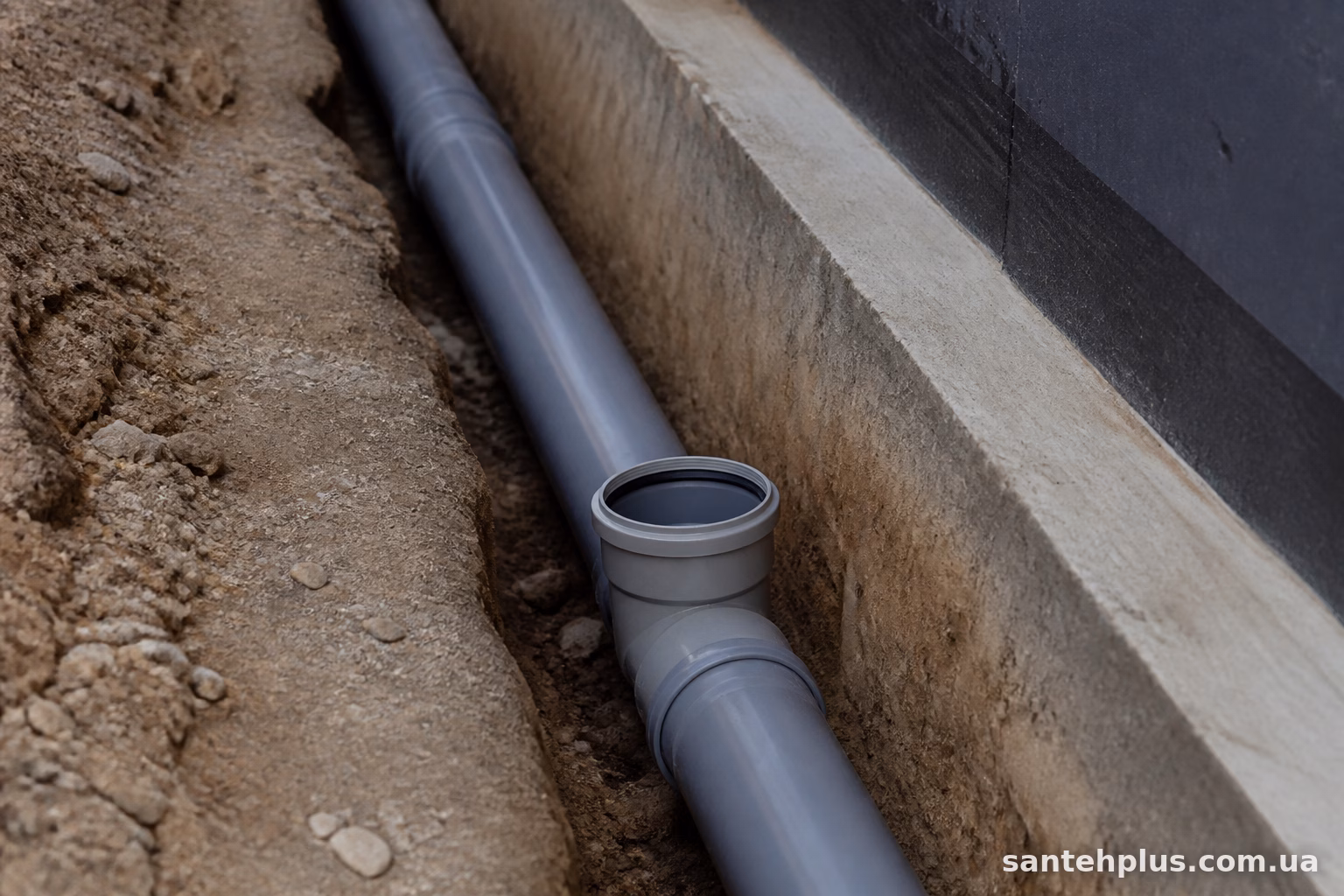

Що робити, якщо ділянка рівна або рельєф не дозволяє
Буває так, що земля на ділянці практично рівна, а відстань до септика чи вигрібної ями велика — 20-30 метрів і більше. У такому випадку витримати нормативний ухил природним чином не вийде, бо труба на виході з будинку буде на глибині 50-70 см, а на кінці траси — на глибині 1,5-2 метри. Копати таку траншею економічно недоцільно, та й технічно складно.
У таких ситуаціях застосовують кілька варіантів рішення:
Перший — робити проміжний перекачувальний колодязь з фекальним насосом. Стоки збираються в невеликій ємності, а потім насос перекачує їх далі до септика вже під тиском, без потреби в постійному ухилі.
Другий варіант — розбити трасу на кілька ділянок з ревізійними колодязями між ними, кожна ділянка має свій ухил, але загальна глибина не наростає лінійно, а періодично “скидається” через колодязь.
Третій — якщо рельєф ділянки навпаки має природний нахил у потрібний бік, можна взагалі виграти на земляних роботах, бо копати доведеться менше, ухил формується самою поверхнею землі.
Кілька практичних порад наостанок
Перед засипкою труби завжди варто перевірити ухил повторно — після трамбування ґрунту труба може трохи “сісти” і змінити положення. Це особливо актуально на пісчаних чи насипних ґрунтах.
Не варто економити на піщаній підсипці під трубу — 10-15 см піску під трубою дозволяють рівномірно розподілити навантаження і зберегти заданий ухил на весь термін служби каналізації.
Якщо траса довга і має повороти, на кожному повороті обов’язково ставлять ревізійний колодязь чи хоча б трійник з заглушкою для прочищення — це не пов’язано напряму з ухилом, але без цього навіть ідеально розрахована труба з часом забивається намертво, і дістатися до засмічення буде складно.
Розрахунок ухилу — не найскладніша частина монтажу каналізації, але саме вона визначає, чи буде система працювати роками без проблем, чи доведеться щопівроку викликати сантехніка з тросом. Кілька хвилин з калькулятором і рівнем на етапі закладання труби рятують від набагато більших витрат часу і грошей у майбутньому.
