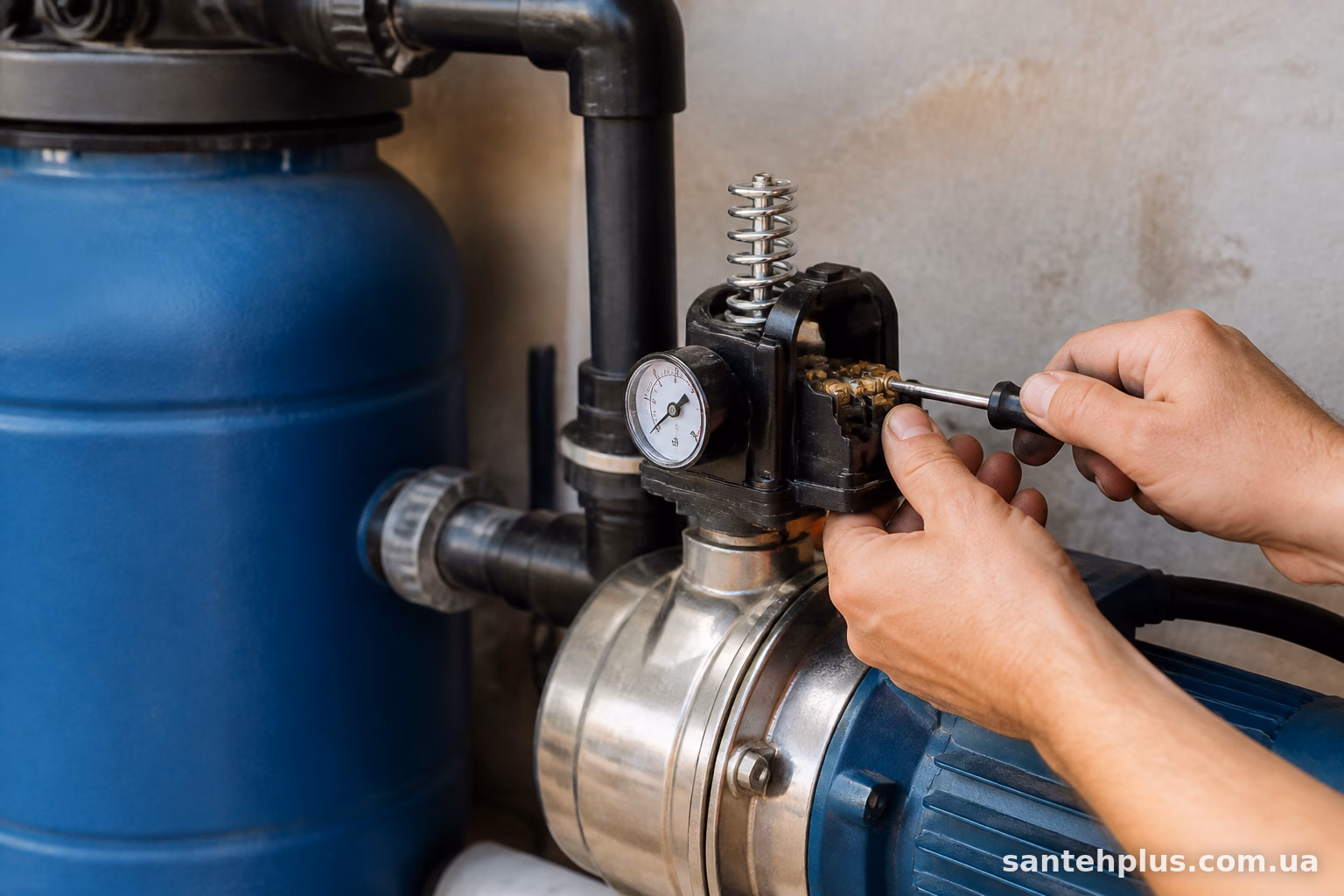

Реле тиску — та коробочка з двома гайками всередині, яка вмикає і вимикає насос залежно від тиску води в системі. Якщо воно збите або виставлене неправильно — насос або клацає щохвилини, або взагалі не вимикається, поки не зіпсується. Налаштувати його самому цілком реально, потрібні лише викрутка, манометр і трохи терпіння.
Навіщо взагалі це налаштування
У кожного реле є дві межі: нижній тиск, при якому насос вмикається, і верхній, при якому вимикається. За замовчуванням виробники ставлять щось усереднене — приблизно 1,5-3 атмосфери. Але це рідко підходить конкретно вашій системі.
Якщо будинок двоповерховий, а насосна станція стоїть у підвалі — тиску може не вистачати на верхньому поверсі при заводських налаштуваннях. Якщо ж труби старі або з’єднання не найкращі — занадто високий верхній поріг просто розірве якийсь стик через рік-два експлуатації.
Буває й так, що реле встановлено рівно, як з завода, а насос все одно клацає кожні 10 секунд. Тут справа не в тиску, а в гідроакумуляторі — про це нижче.

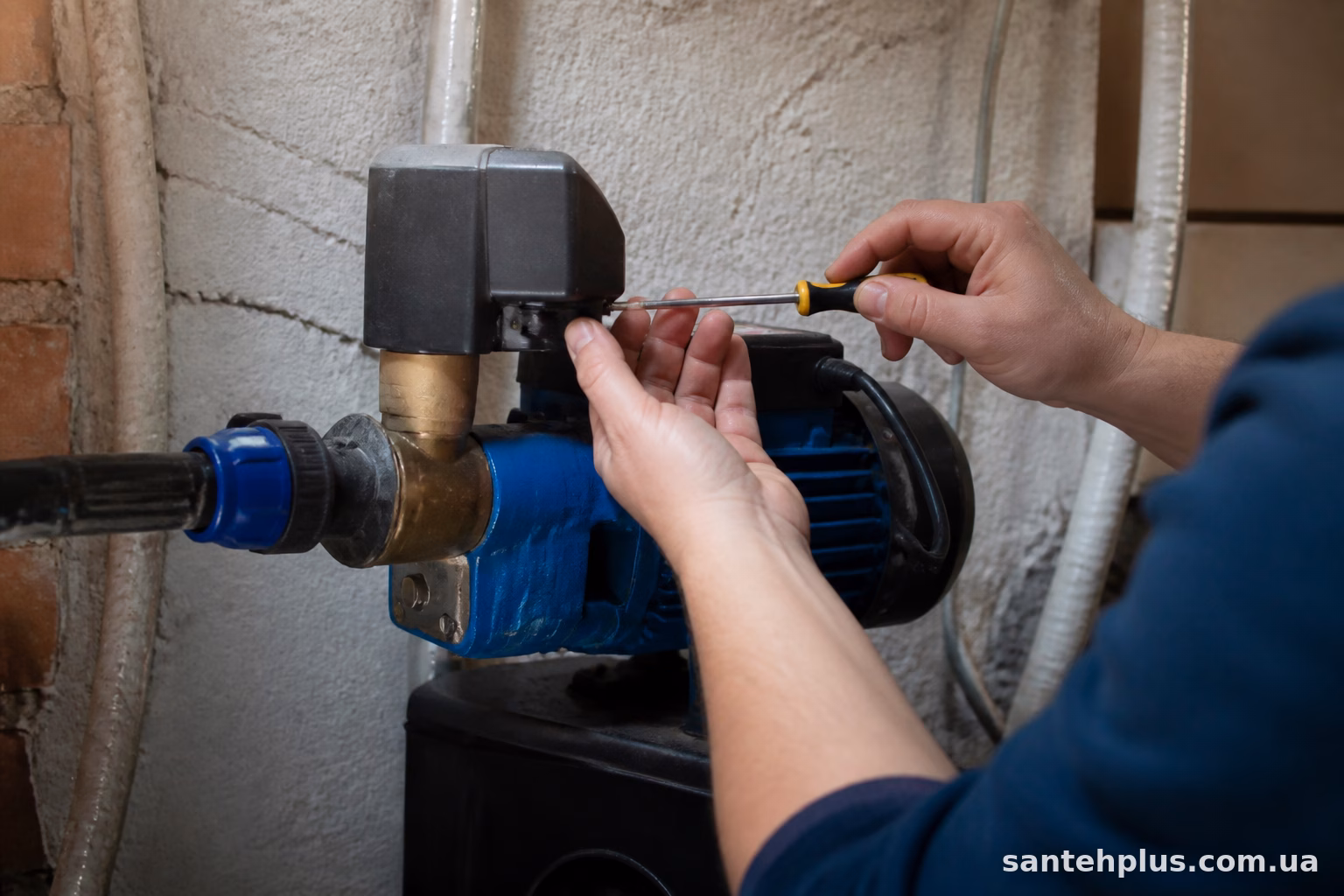

Що є всередині реле
Відкриваємо кришку реле (звичайно кругла, тримається на одному гвинті посередині) — бачимо дві пружини з гайками:
- Велика пружина (зазвичай позначена буквою P або з написом «діапазон») — регулює саму різницю між нижнім і верхнім тиском.
- Маленька пружина (позначена P2 або «мінімальний тиск») — зсуває обидва пороги одночасно вгору або вниз.
Крутити велику гайку за годинниковою стрілкою — збільшуєте діапазон між увімкненням і вимкненням. Проти годинникової — зменшуєте.
Маленьку гайку за годинниковою — піднімаєте обидва пороги (насос вмикатиметься при вищому тиску і вимикатиметься теж при вищому). Проти годинникової — опускаєте обидва.
Виробники різні — Italtecnica, Condor, Danfoss — та принцип у всіх однаковий, різниця хіба що в маркуванні гайок і розташуванні контактів.
Що знадобиться перед початком
Без манометра тут ніяк — на око тиск не визначиш, а «здається, що норм» закінчується або зривом мембрани в гідробаку, або постійним недотиском на верхніх поверхах.
Манометр можна купити окремо (коштує копійки, гривень 100-150), а можна перевірити — можливо, він вже стоїть на трубі біля насосної станції. Якщо його там немає — варто докупити, бо без контролю тиску налаштування перетворюється на гру навмання.
Ще знадобиться викрутка (звичайна плоска підійде майже завжди) і, бажано, друга людина — один дивиться на манометр, інший крутить гайки. Можна і самому, просто трохи незручніше бігати туди-сюди.

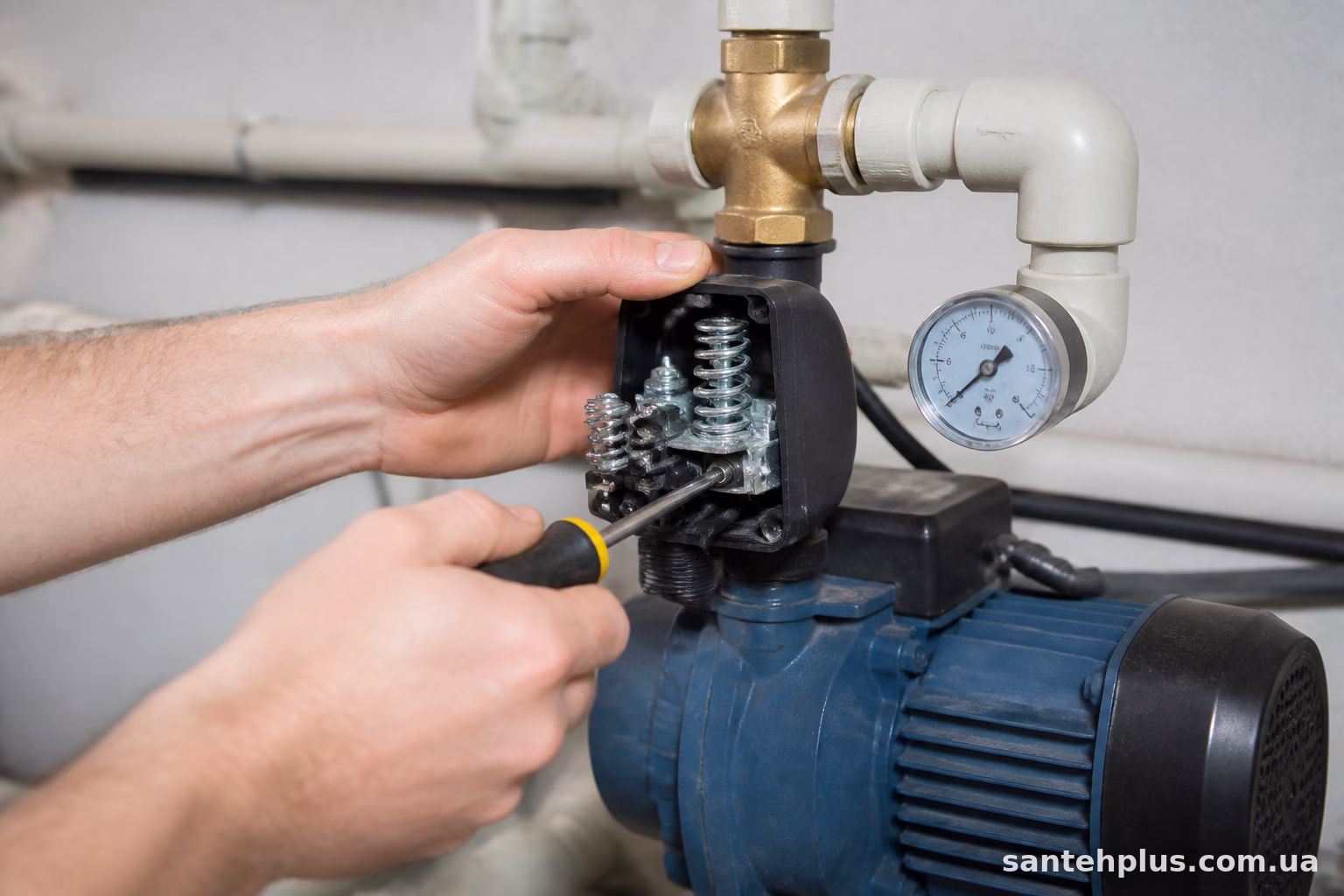

Покрокове налаштування
Перше — вимикаємо насос повністю, знімаємо напругу через автомат на щитку. Реле тиску працює з контактами під напругою, і лізти туди викруткою без відключення живлення — не найрозумніша ідея.
Знімаємо кришку реле, відкручуючи центральний гвинт. Всередині побачите ту саму пару пружин з гайками — велику і малу.
Крок 1. Визначаємо нижній поріг (тиск увімкнення).
Відкриваємо будь-який кран у будинку і чекаємо, поки тиск в системі впаде до того значення, коли насос має вмикатись. Дивимось на манометр у момент спрацювання реле (почуєте характерний клац).
Якщо насос вмикається занадто рано (тиск ще високий, скажімо 2,5 атм) — потрібно зменшити нижній поріг. Крутимо малу гайку проти годинникової стрілки, невеликими обертами — чверть оберту й перевіряємо знову.
Якщо навпаки, вода вже майже скінчилась з крана, а насос все ще мовчить — малу гайку крутимо за годинниковою.
Крок 2. Виставляємо верхній поріг (тиск вимкнення).
Тепер закриваємо кран і дивимось, при якому тиску насос вимикається. Різниця між нижнім і верхнім порогом регулюється великою пружиною.
Хочете, щоб насос довше працював і рідше вмикався-вимикався — збільшуйте діапазон, крутячи велику гайку за годинниковою. Хочете стабільніший тиск без різких перепадів у крані — зменшуйте діапазон, крутячи проти годинникової.
Типове співвідношення для приватного будинку: 1,5-2 атм на увімкнення, 2,8-3,2 атм на вимкнення. Для квартир з насосними станціями часто беруть трохи вище — 2,2 та 3,5, якщо труби і арматура це витримують.
Крок 3. Перевіряємо кілька циклів підряд.
Відкриваємо-закриваємо кран кілька разів, стежимо, щоб насос вмикався і вимикався в потрібних точках стабільно, без хаотичних клацань. Якщо все стабільно — закриваємо кришку, вмикаємо автомат назад.
Типова помилка — плутають реле з проблемою гідроакумулятора
Часто буває так: людина крутить-крутить гайки, а насос все одно вмикається-вимикається щохвилини, хоча реле виставлене начебто правильно. У 8 випадках з 10 справа не в реле, а в гідроакумуляторі — точніше, в тиску повітря в його мембрані.
Перед баком є ніпель, як на велосипедному колесі. Тиск повітря там має бути приблизно на 0,2-0,3 атм нижче нижнього порогу спрацювання реле. Якщо повітря стравилось (а це трапляється з роками) — бак практично не накопичує воду, і насос змушений вмикатись при кожному відкритті крана.
Перевіряється звичайним автомобільним манометром для шин, підкачується насосом для велосипеда чи авто — саме повітря, не воду.

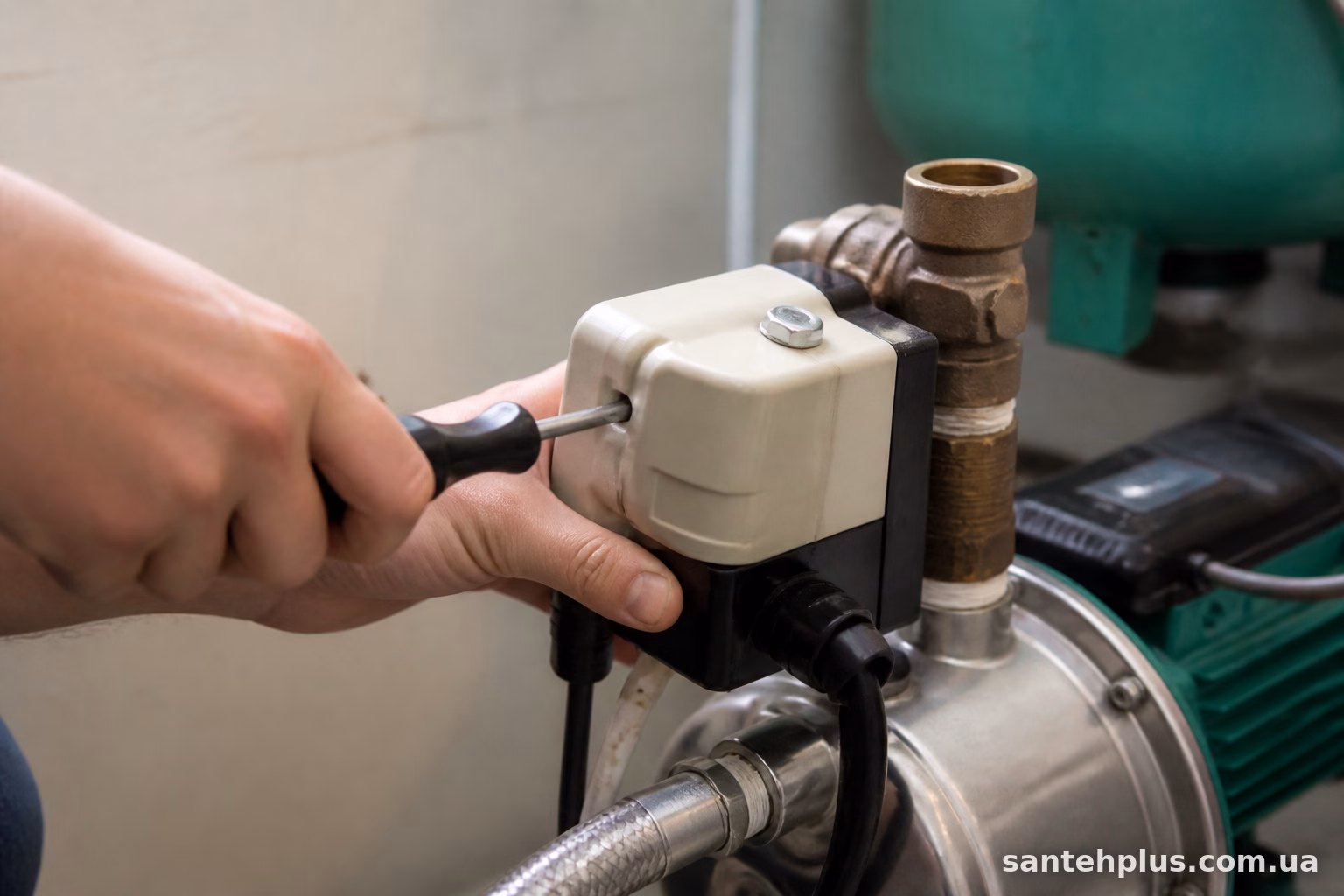

Ще кілька практичних нюансів
Не варто виставляти занадто малий діапазон між нижнім і верхнім порогом — насос буде вмикатись і вимикатись занадто часто, а це найшвидший спосіб спалити двигун чи контакти реле. Мінімальна різниця, яку варто тримати — 1-1,2 атм.
Якщо в будинку є душова кабіна з гідромасажем чи посудомийна машина, яка вимоглива до стабільного тиску — краще ставити діапазон вужчим, а верхній поріг трохи вищим, щоб забезпечити достатній напір.
Старі реле з часом «втомлюються» — контакти підгорають, пружини втрачають пружність. Якщо після налаштування реле все одно поводиться нестабільно, клацає з перебоями чи взагалі не реагує на зміну гайок — швидше за все, саме реле потребує заміни, а не чергового підкручування.
Реле, до речі, коштує недорого — від 150 до 400 гривень залежно від виробника, тому міняти його при появі перших ознак несправності набагато дешевше, ніж потім ремонтувати насос, який згорів через постійні перепади навантаження.
Коли краще не ризикувати самому
Якщо система водопостачання складна — кілька насосів, частотні перетворювачі, автоматика з датчиками сухого ходу — тут краще викликати сантехніка чи електрика, який розбирається саме в такому обладнанні. Одне неправильне налаштування може призвести до того, що насос працюватиме без води і згорить за лічені хвилини.
Для звичайної побутової станції з одним насосом і гідроакумулятором до 50-100 літрів — налаштування реле цілком під силу зробити самостійно за годину-півтори, включно з перевіркою і кількома пробними циклами.
Головне — не поспішати, крутити гайки потроху і завжди перевіряти результат по манометру, а не на слух чи інтуїцію. Тоді насос прослужить довше, а вода в кранах буде стабільною незалежно від поверху чи кількості відкритих точок водорозбору.
