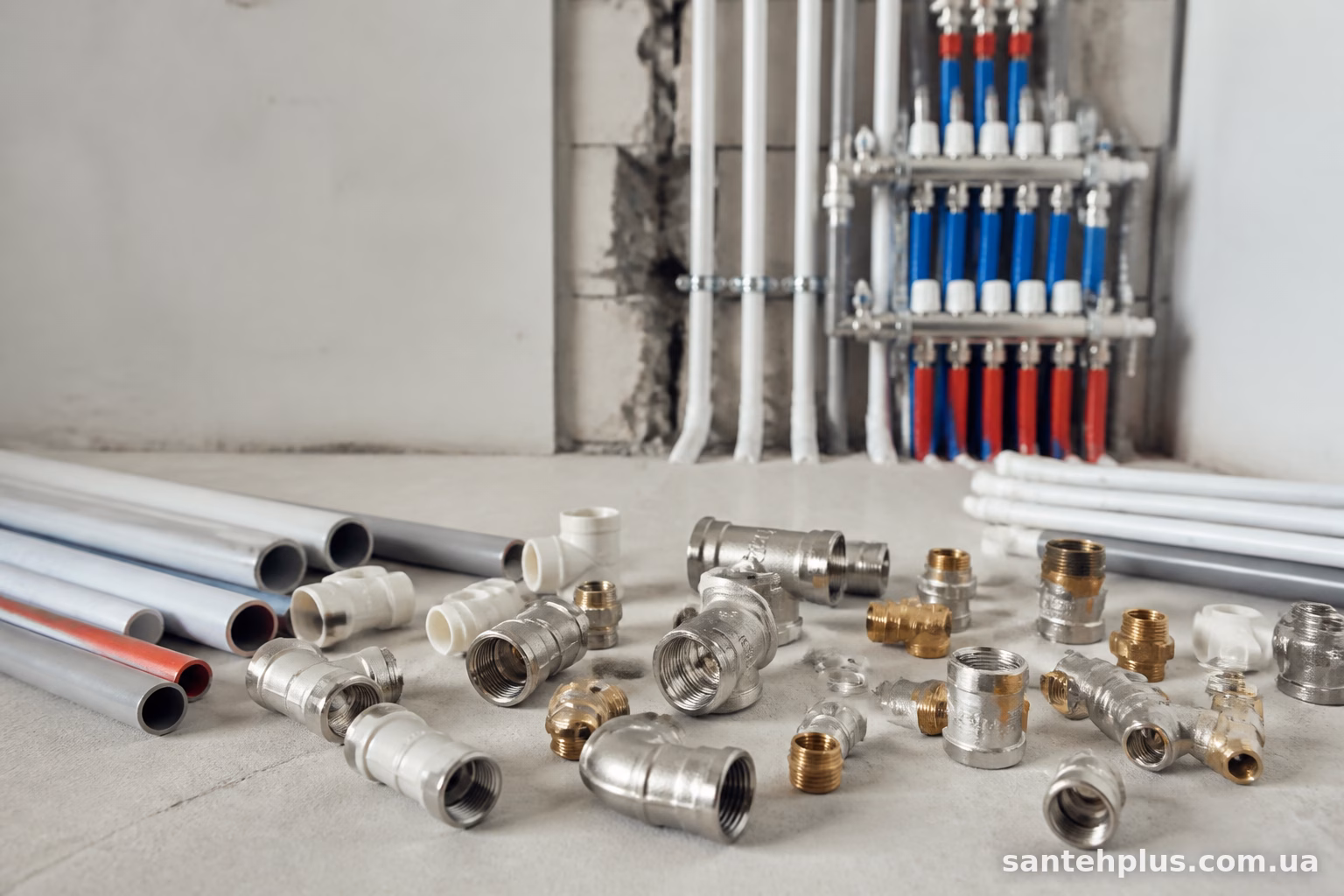

Розрахунок фітингів — це та частина проєкту, яку майстри найчастіше роблять “на око” і потім бігають в магазин ще двічі. А можна зробити один раз нормально, якщо розуміти логіку підрахунку, а не просто множити метри труби на якийсь коефіцієнт.
Головна проблема в тому, що фітинги — це не про довжину, це про геометрію. Скільки поворотів, скільки з’єднань, скільки точок розгалуження — ось що визначає кількість деталей, а не метраж труби сам по собі. Тому спочатку малюємо схему, а вже потім рахуємо.
Що впливає на кількість фітингів
Перш ніж братися за калькулятор чи excel-таблицю, варто зрозуміти, від чого залежить підсумкова цифра.
На кількість фітингів впливають:
- кількість точок водозабору (краники, змішувачі, унітаз, пральна машина тощо);
- схема розводки — колекторна чи послідовна (трійникова);
- кількість поворотів труби на 90 та 45 градусів;
- наявність перепадів по висоті (наприклад, труба йде через перекриття);
- матеріал труб — для металопластику, PP-R чи PVC номенклатура фітингів різна;
- діаметр труби в різних ділянках системи (переходи потребують окремих фітингів).

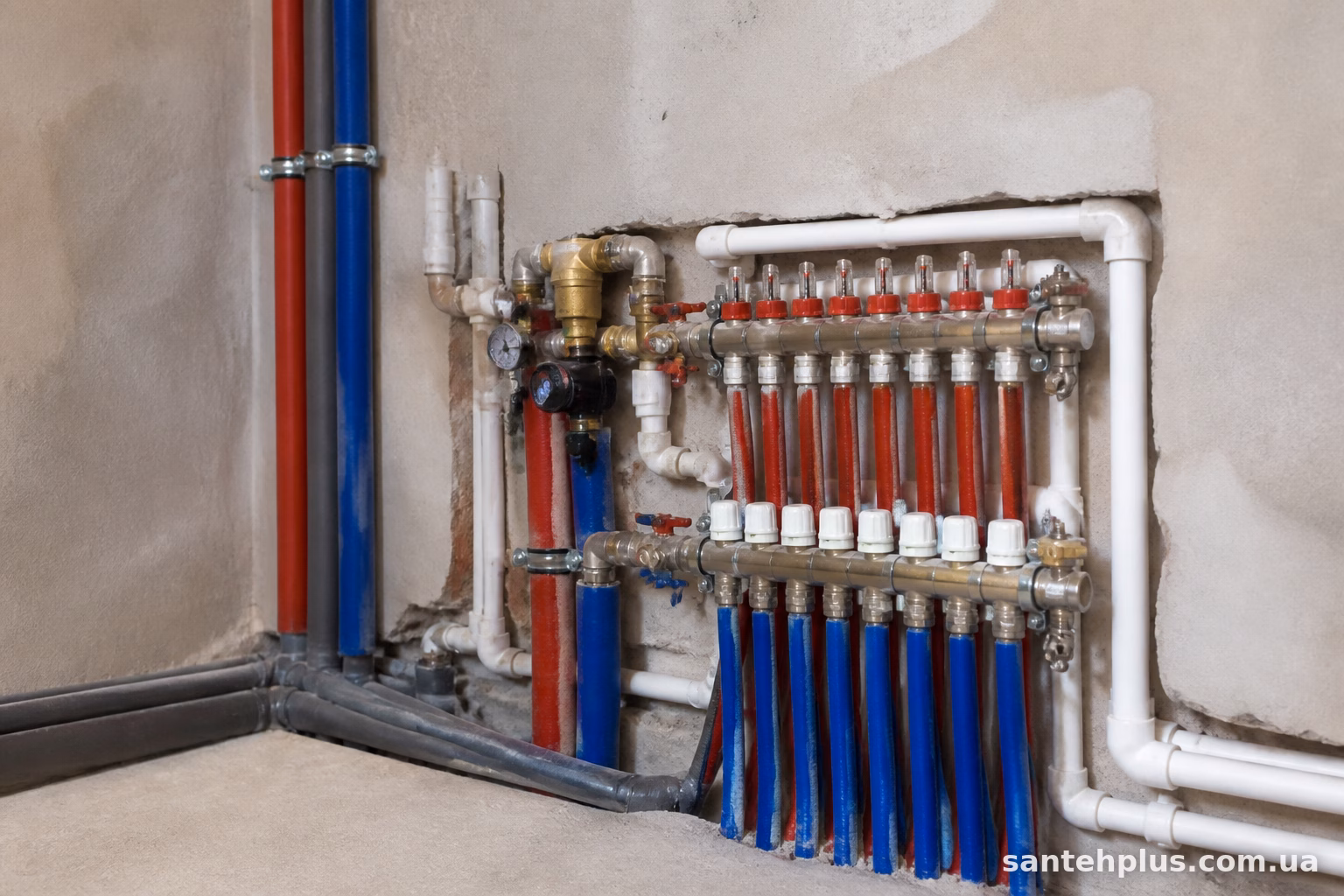

Якщо розводка колекторна, то фітингів на трасі буде менше, бо кожна точка йде окремою трубою від колектора. А трійників і кутів там менше — але зростає кількість самих труб і, відповідно, витрата на колектор та його вузли підключення.
При послідовній схемі — навпаки. Труба йде “змійкою” від точки до точки, і на кожному розгалуженні потрібен трійник. Матеріалу труби йде менше, а фітингів — набагато більше.
Порядок розрахунку: практичний алгоритм
Робити розрахунок краще поетапно, а не одразу намагатися вирахувати все на око по всьому будинку.
Крок 1. Малюємо аксонометричну схему.
Це не мистецтво, а просто накреслена від руки або в CAD-програмі схема труб з усіма точками підключення, поворотами і розгалуженнями. Навіть якщо схема виглядає криво — вона працює краще за уявну картинку в голові. Я бачив, як досвідчені сантехніки на аркуші А4 креслять всю розводку квартири за 15 хвилин, і потім рахують по цій схемі точно.
Крок 2. Рахуємо точки підключення.
Кожна точка — це, як мінімум, один фітинг для підключення (кутник, трійник або пряме з’єднання). Для санвузла, наприклад, це унітаз, умивальник, можливо біде, ванна або душова кабіна — кожен зі своїм підключенням.
Крок 3. Рахуємо повороти труби.
На кожен поворот на 90° потрібен кутовий фітинг. Якщо труба йде через стіну під кутом 45° — відповідно, куточок на 45°. У квартирах стандартного планування зазвичай виходить 8-15 поворотів на весь санвузол плюс кухню, залежно від того, скільки стін і перегородок труба обходить.
Крок 4. Рахуємо з’єднання трійникового типу.
Якщо схема послідовна — кожне розгалуження це трійник. Якщо колекторна — трійники потрібні тільки на самому колекторі або біля нього, а решта труб йдуть окремими лініями.
Крок 5. Додаємо запас.
Ось тут багато хто помиляється в обидва боки. Дехто бере запас 5%, а хтось закладає 30% “на всякий випадок” і потім півроку не знає, куди діти зайві куточки. Оптимально — 10-15% запасу на фітинги, особливо для PP-R труб, де можна елементарно запсувати з’єднання при паянні, і фітинг доведеться викидати.

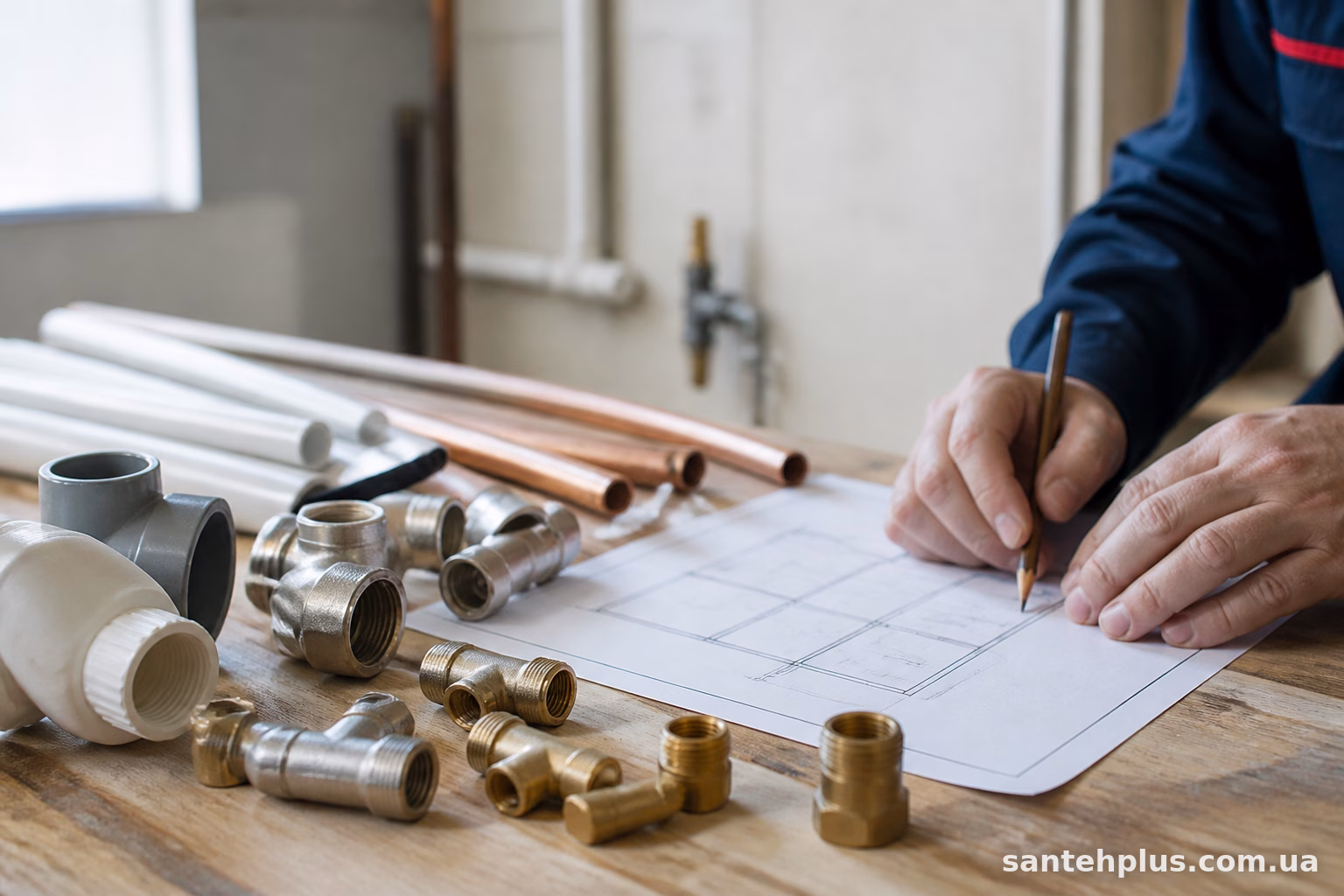

Приклад розрахунку для типової квартири
Візьмемо для наочності двокімнатну квартиру з санвузлом, кухнею і одним балконним виводом для крана (якщо хтось встановлює зовнішній кран для миття балкона — таке буває).
Точки водозабору:
- кухонний змішувач — 1;
- умивальник у ванній — 1;
- ванна або душова кабіна — 1;
- унітаз (підключення до холодної води) — 1;
- пральна машина — 1;
- посудомийна машина (якщо є) — 1.
Разом виходить 5-6 точок підключення. На кожну точку — мінімум один кутовий фітинг для підводки та один трійник (якщо схема послідовна) для розгалуження від магістралі.
При послідовній розводці холодної та гарячої води для такої квартири зазвичай виходить приблизно так:
- кутники 90° — 12-18 штук;
- трійники — 6-10 штук;
- прямі муфти для з’єднання труб (якщо труба продається в бухтах і ріжеться на місці) — 4-8 штук;
- перехідники на різні діаметри — 2-4 штуки.
Це орієнтовна цифра, і вона може відрізнятися залежно від планування. У квартирі з окремим санвузлом і ванною кількість поворотів завжди більша, ніж у студії з суміщеним вузлом.
Для колекторної системи цифри інші: трійників майже немає, зате додається колектор на 6-8 виходів і фітинги для підключення кожної труби до колектора — це ще 5-6 штук перехідних елементів плюс запірна арматура на кожен вихід, якщо колектор без вбудованих кранів.
Особливості для різних типів труб
Металопластикові труби — найпростіші в плані розрахунку, бо фітинги тут переважно пресові або компресійні фітинги, і номенклатура доволі стандартна: кутник, трійник, муфта, перехідник. Складність тільки в тому, що для пресового з’єднання потрібен спеціальний інструмент, і кожен фітинг використовується один раз — переробити з’єднання без нового фітингу не вийде.
Про те, як паяти поліпропіленові труби, важливо знати ще до розрахунку, бо кожен фітинг має посадкове гніздо певної глибини. Якщо неправильно виміряти довжину труби під паяння, фітинг просто “з’їсть” частину довжини, і розрахунок довжини труб теж зміститься. Про це часто забувають, коли рахують матеріал.
Каналізаційні PVC-труби, як і гофрована труба для каналізації, мають свою специфіку — тут в основному відводи 90° і 45°, трійники для підключення сантехніки і компенсаційні муфти. Кількість фітингів тут менша, ніж на водопостачанні, зате діаметри більші, і кожен фітинг коштує помітно дорожче.

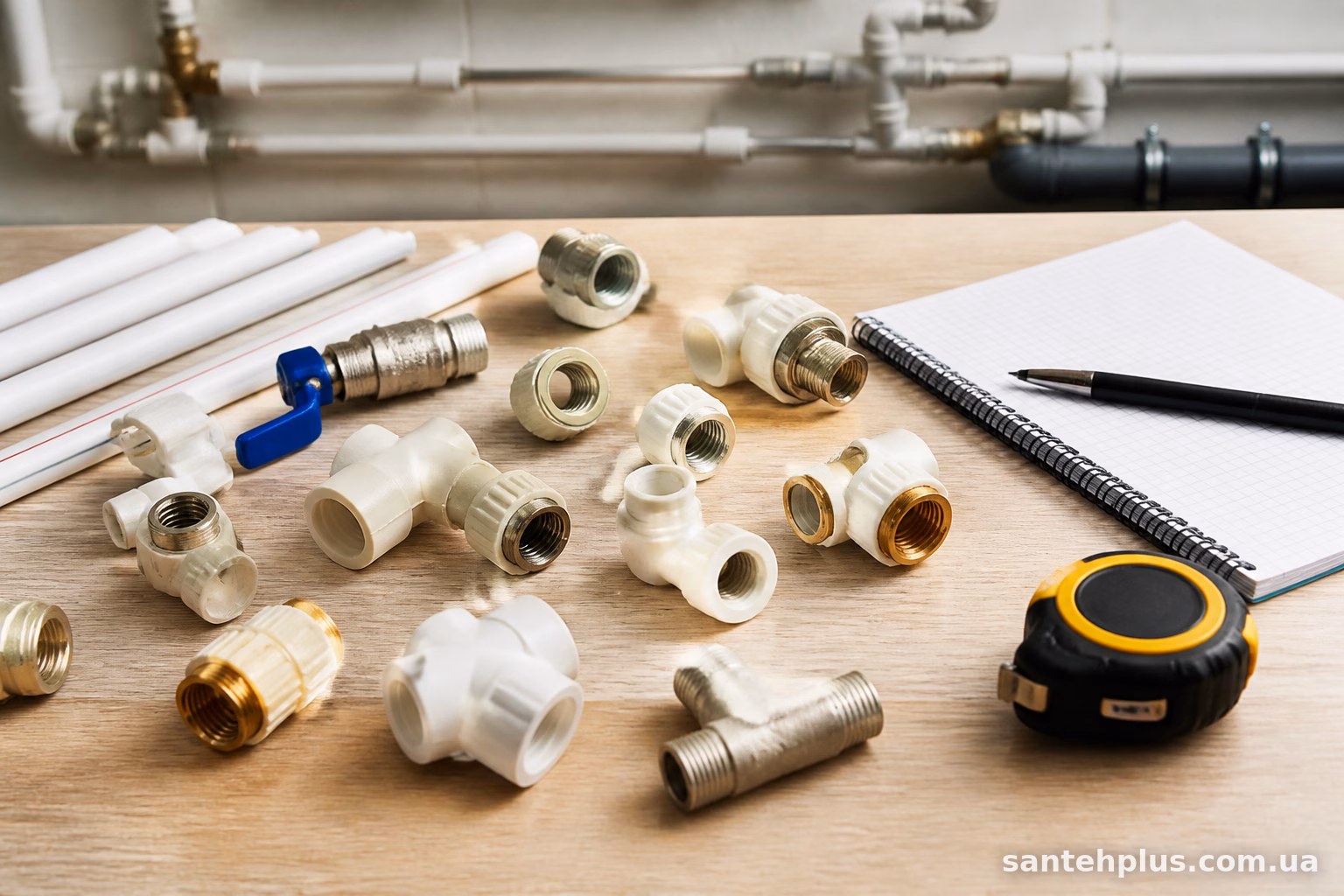

Типові помилки при розрахунку
Найчастіша помилка — рахувати фітинги по загальній довжині труби, як це роблять з самою трубою (наприклад, “на 30 метрів труби бере стільки фітингів”). Такого правила просто не існує, бо два метри прямої труби без жодного повороту не потребують жодного фітинга, а два метри з чотирма поворотами й розгалуженням — цілком іншу історію.
Друга поширена помилка — не враховувати, як з’єднати труби різного діаметру, тобто забувати про перехідники між діаметрами. Магістраль зазвичай робиться більшим діаметром (наприклад 25 мм), а підводки до точок — меншим (16 або 20 мм). Кожен такий перехід — це окремий фітинг, і про нього легко забути на етапі планування, а потім виявити нестачу вже під час монтажу.
Третя — ігнорування запасу на випадок помилок монтажу. Особливо це стосується паяних з’єднань: якщо труба не встала рівно або перегрілась при паянні, фітинг можна зіпсувати назавжди, і доведеться його замінювати.
Підсумок
Розрахунок фітингів — це не складна математика, а уважна робота зі схемою. Головне правило просте: рахуй кожен поворот, кожну точку підключення і кожне розгалуження окремо, а не намагайся вивести якийсь універсальний коефіцієнт на метраж труби. Колекторна система заощаджує на фітингах, але вимагає більше труби й самого колектора. Послідовна — навпаки. І в будь-якому випадку 10-15% запасу врятують від повторної поїздки в магазин будматеріалів, коли до завершення монтажу залишається один-два фітинги.
