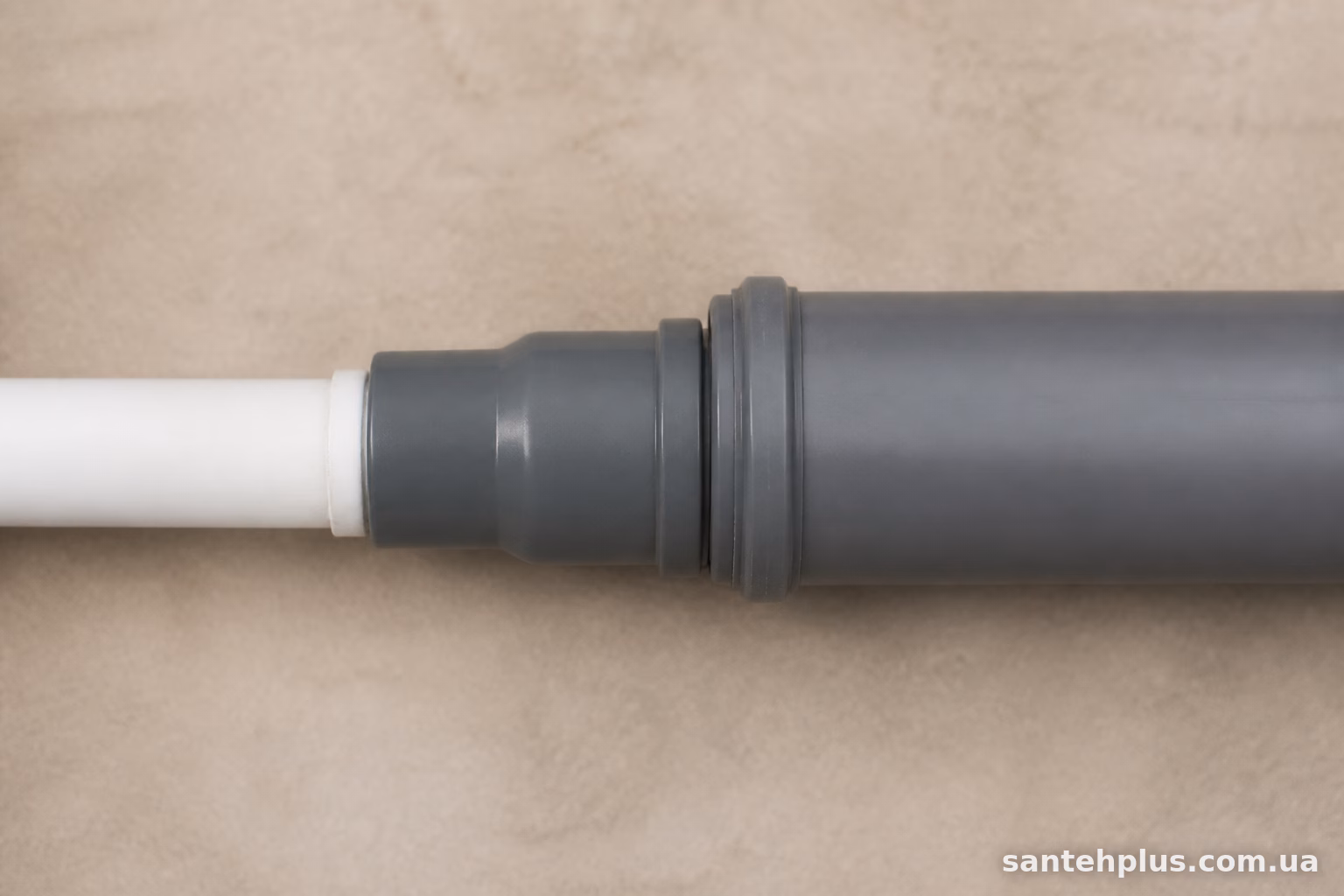

Рано чи пізно з цим стикається кожен, хто бодай раз міняв сантехніку самотужки. Стара труба на 32 мм, нова арматура під 20, а між ними — порожнеча, яку треба чимось заповнити. Або навпаки: потрібно від’єднати гілку меншого діаметру від магістралі. У обох випадках рішення одне — перехідники і трійники з переходом. Питання лише яке саме і як підібрати без помилок.
Чому діаметри взагалі не збігаються
Здавалося б, живемо в час стандартів, а труби все одно доводиться підганяти одна до одної. Причина проста — стандарти різні для різних задач. Стояк холодної води в старому будинку може бути на дюйм, а сучасний змішувач розрахований на підключення 1/2 дюйма. Металопластик і поліпропілен взагалі мають власну лінійку діаметрів, яка не завжди перетинається з металевими трубами.
Ще одна типова ситуація — розведення. Магістраль йде товстою трубою, а до конкретної точки (унітаз, кран, пральна машина) потрібен менший переріз, бо там і тиск не такий, і витрата менша. Тягнути товсту трубу до кожної точки — і дорого, і незручно монтувати. Тому систему звужують поступово, через трійники з переходом на менший діаметр.
Перехідник: коли він потрібен
Перехідник — найпростіший спосіб з’єднати дві труби різного перерізу по прямій лінії. Виглядає як фітинг з двома посадочними місцями різного розміру: з одного боку, скажімо, 25 мм, з іншого — 20 мм. Ставиться там, де потрібно просто продовжити трубопровід, без відгалуження.
Типовий приклад — підведення води до кухонної мийки. Магістраль з поліпропілену на 25 мм, а гнучкий шланг під змішувач розрахований на 1/2 дюйма. Без перехідника тут не обійтись ніяк.
Перехідники бувають кількох видів за конструкцією:
- прямі (муфтові) — найпоширеніший варіант, з’єднують труби строго по осі;
- кутові — одночасно змінюють діаметр і напрямок труби, зручно економити фітинги;
- різьбові — з одного боку розтруб під зварювання чи склеювання, з іншого — різьба для підключення крана, лічильника, гнучкого шлангу.
Матеріал перехідника, до речі, не обов’язково збігається з матеріалом труб. Існують перехідні фітинги метал-пластик, які якраз і вирішують проблему стику двох різних систем — старого металевого стояка і нової поліпропіленової розводки.
Трійник з переходом: коли потрібне відгалуження
Якщо на прямій ділянці досить простого перехідника, то для відгалуження знадобиться трійник. І тут важливий нюанс: звичайний трійник має всі три виходи однакового діаметру, а трійник з переходом — ні. У нього основна лінія залишається того самого перерізу, а бічний відвід — меншого.
Пряме застосування — розводка по квартирі від стояка. Стояк 32 мм, а на кожну точку (умивальник, унітаз, пральна машина) йде труба 20 мм. Ставите трійник-редукцію на магістралі, і від нього вже тягнете тонку трубу до потрібної точки, а основна лінія продовжується далі без зміни діаметру.
Трапляється й зворотна задача — коли основна лінія тонка, а відгалуження, навпаки, товщі. Це рідше, але буває, наприклад, коли до системи опалення підключають додатковий контур з більшою пропускною здатністю.
При виборі трійника звертайте увагу не тільки на діаметри входів, а й на кут відгалуження. Стандартний варіант — 90 градусів, він universal і підходить для більшості випадків. Але для систем опалення часто краще брати трійник з відводом під 45 градусів — так менше гідравлічний опір і тепліше йде теплоносій, без зайвих завихрень у трубі.
Як підібрати перехідник чи трійник під матеріал труб
Ось де насправді ховаються найчастіші помилки. Люди дивляться тільки на діаметр і забувають, що з’єднання труб з різних матеріалів — це окрема історія.
Поліпропілен. Тут все відносно просто — фітинги паяються тим самим паяльником для труб, що й самі труби. Головне — не переплутати температуру пайки і час прогріву, для різних діаметрів вони трохи відрізняються. Товщу трубу треба прогрівати довше, інакше з’єднання вийде негерметичним.
Металопластик. З’єднання йде через прес-фітинги або цанги. Перехідники для металопластику зазвичай універсальні за розмірним рядом — 16, 20, 26, 32 мм, і підібрати потрібну комбінацію не складно. Але важливо перевіряти, чи розрахований фітинг саме на ваш зовнішній діаметр труби, бо у різних виробників трохи різні допуски.
Метал і пластик разом. Ось тут найбільше нюансів. Для переходу з металевої труби на поліпропіленову чи металопластикову використовують спеціальні комбіновані фітинги — з одного боку різьба (внутрішня або зовнішня) під металеву трубу, з іншого — розтруб під пайку або цангу. Різьбове з’єднання обов’язково герметизують — льон з пастою, фум-стрічка або спеціальна нитка типу Tangit Uni-Lock. Без герметика на різьбі рано чи пізно потече, це майже гарантовано.
Мідь. Для мідних труб застосовують або паяні перехідники (з капілярним припоєм), або компресійні фітинги — там де важлива можливість розібрати з’єднання. Перевід мідь-пластик робиться майже завжди через різьбовий перехідник з проміжною втулкою.

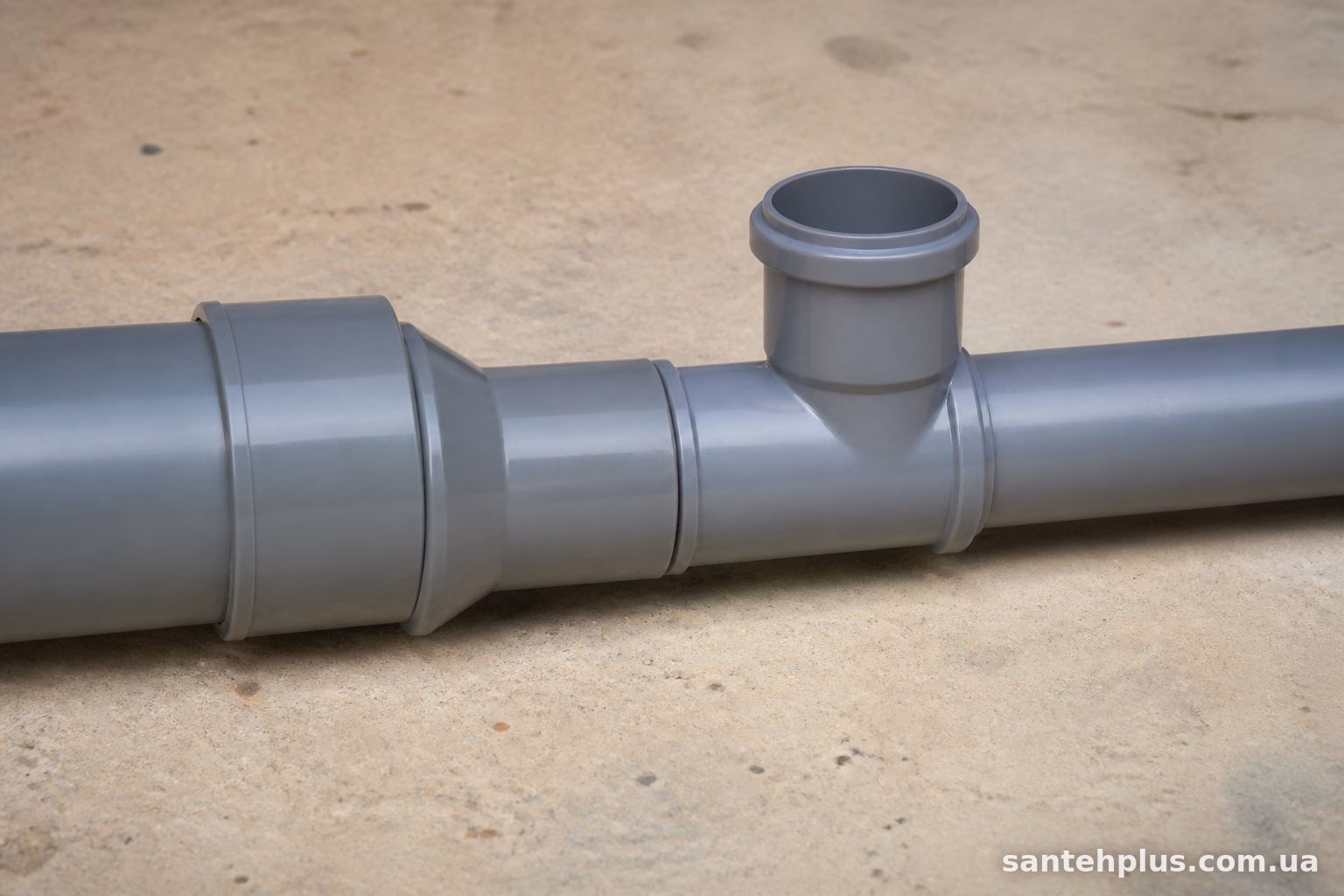

Практичні нюанси монтажу
Коли підбираєте перехідник, завжди дивіться не на номінальний діаметр, а на реальний зовнішній чи внутрішній — залежно від типу з’єднання. Це особливо актуально для поліпропілену, де позначення “20” і “25” стосуються зовнішнього діаметра труби, а не якогось умовного розміру.
Ще один момент — не варто економити на переходах “у два кроки”, якщо є перехідник, який робить це за один. Наприклад, якщо потрібно перейти з 32 на 16 мм, іноді простіше знайти прямий перехідник 32-16, ніж ставити два фітинги підряд (32-20, а потім 20-16). Менше з’єднань — менше потенційних місць протікання.
Для різьбових з’єднань варто пам’ятати про різницю між конічною і циліндричною різьбою. Конічна (трубна, позначається G з косою рискою або R/Rp) сама по собі забезпечує герметичність за рахунок форми, циліндрична — потребує додаткового ущільнення прокладкою. Плутанина тут виникає часто, особливо коли купуєш фітинг у одному магазині, а кран — в іншому, і різьби формально “той самий розмір”, але по факту не стикуються як слід.
Якщо система під тиском (а водопровід завжди під тиском), після монтажу перехідника чи трійника варто перевірити з’єднання під навантаженням до того, як зашивати стіну чи ховати трубу в стяжку. Банальна порада, але скільки я бачив випадків, коли саме на переходах діаметра йшла течія — просто тому, що з’єднання поспішили закрити, не давши системі попрацювати хоча б добу.
Коли краще викликати сантехніка
Якщо йдеться про одну точку — підключити змішувач чи пральну машину — з перехідником і базовим набором інструменту впорається майже кожен. А от коли треба переробити розводку по всій квартирі, з декількома трійниками, різними діаметрами і матеріалами — тут вже краще, щоб хтось з досвідом хоча б перевірив схему перед монтажем. Помилка в одному вузлі за стіною виявиться тільки коли вже почне капати зі стелі до сусідів знизу, а переробляти стяжку заради одного невдалого фітингу — задоволення не з дешевих.
Перехідники і трійники — деталі копійчані, але саме на них тримається вся логіка розводки труб у будь-якому будинку. Розібратися з принципом підбору не складно: спершу визначаєте матеріал труб з обох боків, потім точний діаметр, а вже тоді дивитесь, чи потрібне відгалуження чи просто перехід по прямій. Здається дрібницею, поки не доведеться перебирати весь стояк через одну неправильно підібрану деталь.
