Більшість власників приватних будинків підбирають насос “на око” — беруть той, що порадив сусід, або той, що дешевший на будматеріалах. А потім дивуються, чому одна кімната гаряча, а інша ледь тепла, або чому насос гуде і споживає електрику, як маленький холодильник. Насправді розрахунок потужності циркуляційного насоса — це не вища математика. Дві величини, трохи арифметики — і все стає на свої місця.
Що взагалі означає “потужність” насоса
Тут одразу варто розібратися з термінологією, бо саме плутанина в поняттях і призводить до помилок при виборі.
Насос характеризують не потужністю двигуна (це другорядний параметр), а двома робочими показниками:
- Продуктивність (витрата) — скільки літрів теплоносія насос прокачує за годину. Вимірюється в м³/год або л/год.
- Напір — на яку висоту насос здатний підняти стовп рідини, або, простіше кажучи, яку гідравлічну опір системи він здатний подолати. Вимірюється в метрах.
Саме ці дві цифри й треба порахувати. Все інше — електрична потужність, споживання, шум — вже похідне від них.

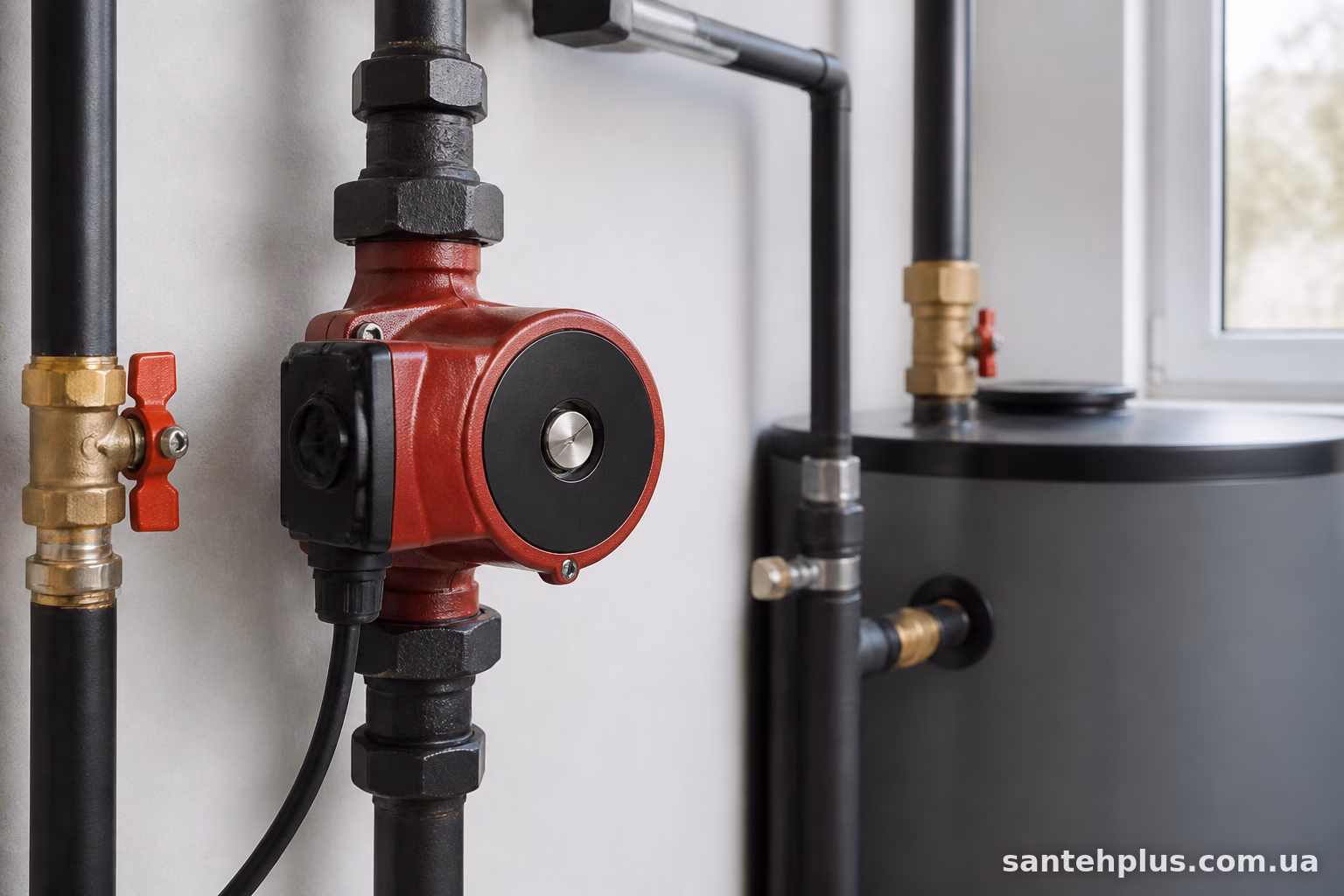

Розрахунок витрати теплоносія
Формула базова, її можна знайти в будь-якому підручнику з теплотехніки, але на практиці нею мало хто користується правильно:
G = 3600 × Q / (c × Δt)
Де:
- G — витрата теплоносія, м³/год
- Q — теплове навантаження системи, кВт (тобто скільки тепла потрібно для обігріву будинку)
- c — питома теплоємність теплоносія (для води — 4,2 кДж/(кг×°C))
- Δt — різниця температур між подавальним і зворотним трубопроводом, зазвичай беруть 10-20°C
Спрощена формула, якою реально користуються монтажники: G = 0,86 × Q / Δt
Приклад. Будинок площею 150 м², теплові втрати приблизно 12 кВт (для середньої утепленості в українських умовах це норма — приблизно 80-100 Вт на м²). Беремо різницю температур 15°C.
G = 0,86 × 12 / 15 = 0,688 м³/год
Тобто насос має прокачувати трохи менше 700 літрів на годину. Це вже конкретна цифра, з якою можна йти в магазин чи дивитись характеристики в інтернет-каталозі.
Розрахунок напору — найбільш заплутана частина
Ось тут і починаються складнощі, бо напір залежить не тільки від довжини труб, а й від кількості поворотів, радіаторів, клапанів, трійників — всього, що створює гідравлічний опір.
Спрощений спосіб, яким користуються практики: на кожні 10 метрів труби (в один бік) додають приблизно 0,6-1 метр напору. Плюс окремо враховують опір котла, радіаторів і арматури — зазвичай додають ще 1-2 метри “про запас”.
Формула виглядає так:
H = (L × R) / 10000
Де L — сумарна довжина труб (подача + зворот), а R — питомий опір труби (для більшості систем приватного будинку береться орієнтовно 100-150 Па/м).
Якщо чесно, для звичайного одноповерхового чи двоповерхового будинку до 200 м² майже завжди достатньо насоса з напором 2-4 метри. Виробники це знають, тому й випускають переважну більшість побутових циркуляційних насосів саме в цьому діапазоні. Складніші розрахунки напору потрібні хіба що для великих будинків з розгалуженою системою опалення, теплою підлогою на кілька контурів або багатоповерховими будівлями з природною конкуренцією гілок.

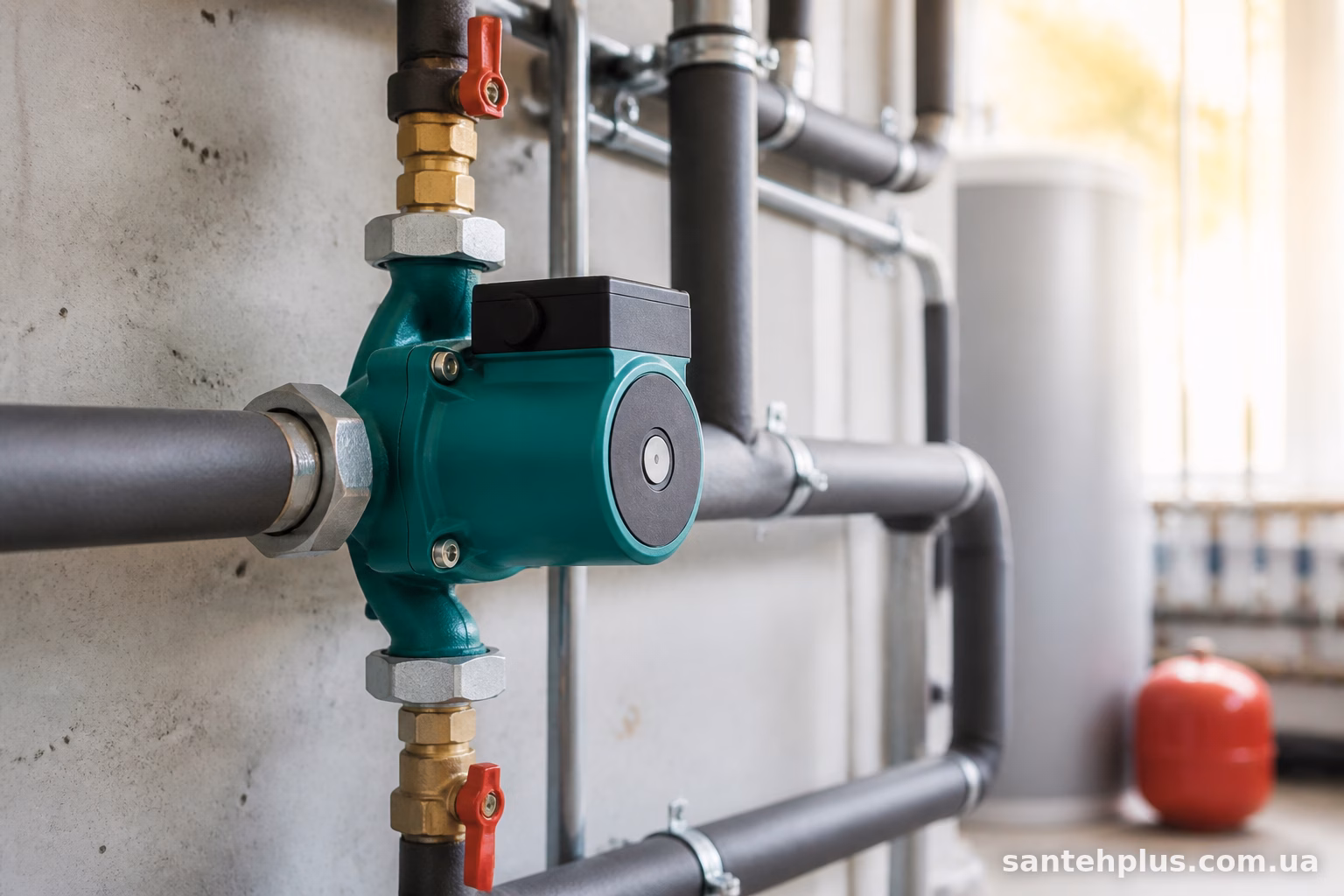

Приклади для різних площ будинку
Щоб не заплутатись у формулах щоразу, можна орієнтуватись на приблизні значення, які склались на практиці для будинків із стандартним утепленням і висотою стелі до 3 метрів:
- До 100 м² — теплові втрати 8-10 кВт, потрібна витрата приблизно 0,5 м³/год, напір 2-3 метри
- 100-150 м² — втрати 10-15 кВт, витрата 0,6-0,9 м³/год, напір 3-4 метри
- 150-250 м² — втрати 15-25 кВт, витрата 1-1,5 м³/год, напір 4-5 метрів
- 250-400 м² — втрати 25-40 кВт, витрата 1,5-2,5 м³/год, напір 5-6 метрів
Це орієнтир, а не догма. Будинок з тонкими стінами радянської забудови 60-х років і сучасний будинок з утепленням мінватою 15 см — це зовсім різні теплові втрати навіть при однаковій площі. Тому цифри вище варто уточнювати або замовляючи теплотехнічний розрахунок, або хоча б прикидаючи реальний стан утеплення.
Чому “з запасом” — це погана ідея
Логіка “візьму насос потужніший, щоб точно вистачило” тут не працює, і це варто пояснити окремо, бо помилка дуже поширена.
Занадто потужний насос жене теплоносій занадто швидко. Вода просто не встигає віддати тепло в радіаторах — пробігає через систему за лічені секунди і повертається в котел майже такою ж гарячою. Результат: батареї ледь теплі, хоча котел працює на повну, і рахунки за газ чи електрику ростуть, а комфорту не додається.
Крім того, надлишкова швидкість циркуляції створює зайвий шум у трубах і арматурі — те саме булькання і потріскування, яке чути вночі в тиші. А ще підвищений знос ущільнень і підшипників самого насоса — він просто працює в режимі, для якого не розрахований.

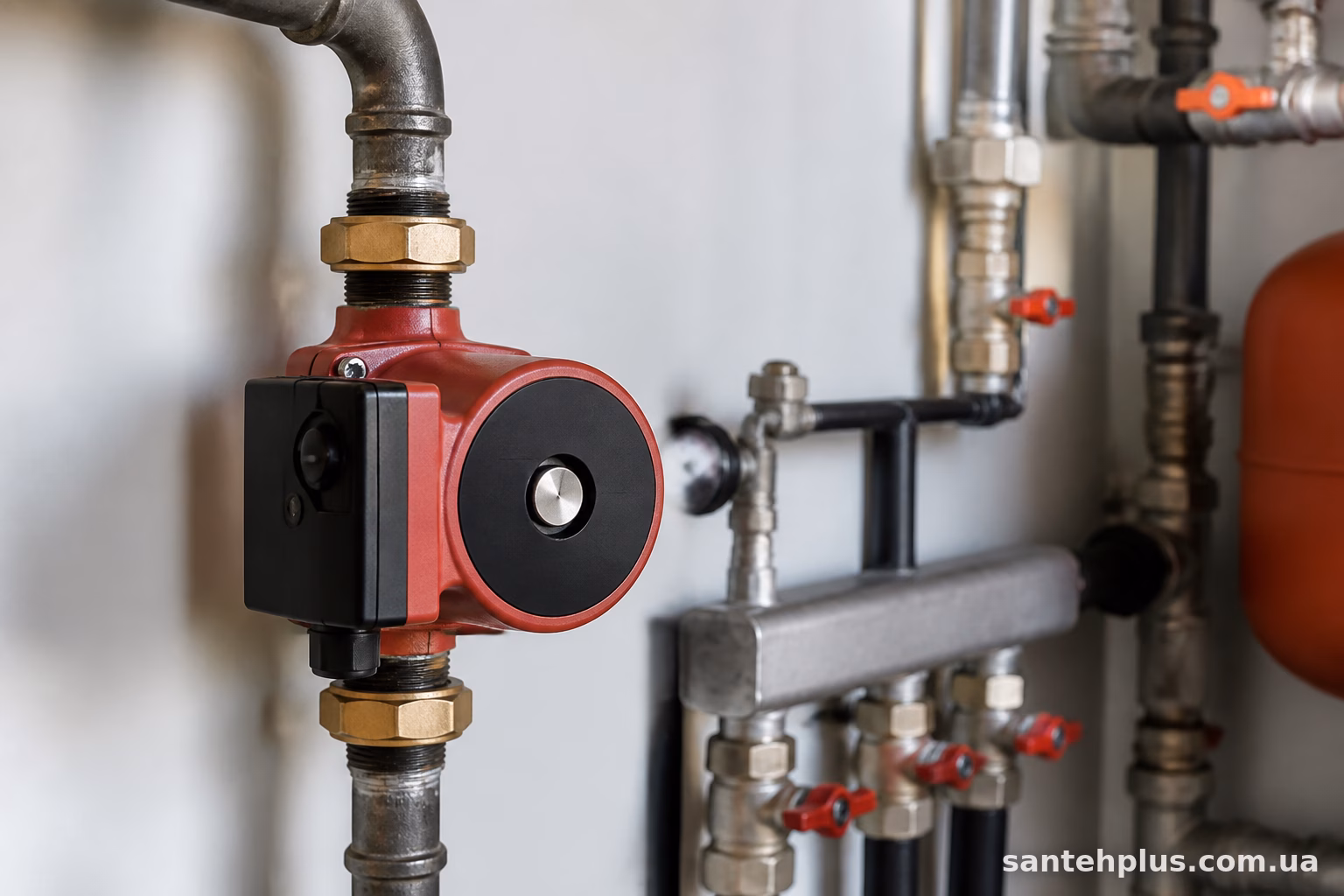

На що звернути увагу, крім цифр витрати і напору
Розрахунок — це база, але вибираючи конкретну модель, варто дивитися ще на кілька практичних речей.
Клас енергоефективності. Сучасні насоси з електронним керуванням (клас А) споживають у 3-5 разів менше електроенергії за старі моделі з трьома фіксованими швидкостями. Різниця в ціні відбивається за один-два опалювальні сезони.
Автоматична регуляція. Насоси з функцією автоадаптації самі підлаштовуються під зміну навантаження в системі — наприклад, коли термостатичні клапани на радіаторах прикриваються вночі. Це зручно і економить електрику, хоча коштує дорожче за прості одношвидкісні моделі.
Матеріал корпусу і ротора. Для систем із теплоносієм-антифризом варто перевіряти сумісність — не всі побутові насоси розраховані на роботу з етиленгліколем, і виробник це завжди вказує в характеристиках.
Рівень шуму. Якщо насос стоятиме в котельні поруч зі спальнею чи в квартирі-студії з видимою котельною зоною, варто дивитись паспортні дані по шуму — різниця між 25 дБ і 45 дБ на практиці відчутна дуже сильно.
Довжина патрубка і різьба підключення. Дрібниця, про яку часто забувають — не всі насоси стають на місце старого без додаткових фітингів. Перед покупкою краще виміряти посадкове місце.
Практичний підхід без складних формул
Якщо немає бажання рахувати вручну, можна скористатись іншим шляхом. Багато виробників (Grundfos, Wilo, DAB) мають безкоштовні онлайн-калькулятори на своїх сайтах — вводиш площу, тип утеплення, кількість поверхів, і система сама підбирає модель із лінійки. Це швидше, хоча й менш точно, ніж повний теплотехнічний розрахунок з урахуванням реальних тепловтрат конкретного будинку.
Для більшості приватних будинків в Україні площею до 200 м² з нормальним утепленням підходять насоси серії Wilo Yonos Pico, Grundfos Alpha2 або аналогічні моделі з витратою до 1 м³/год і напором 4-6 метрів — вони закривають переважну більшість типових ситуацій без переплати за зайву потужність.
Розрахунок циркуляційного насоса — не той момент, де варто економити час і брати “щось середнє”. Зайві 15-20 хвилин з калькулятором чи олівцем і папером рятують від ситуації, коли система опалення працює, а тепла в будинку все одно бракує — або навпаки, платити за електрику доводиться більше, ніж треба. Порахувати одну формулу простіше, ніж потім перевстановлювати насос посеред опалювального сезону.
