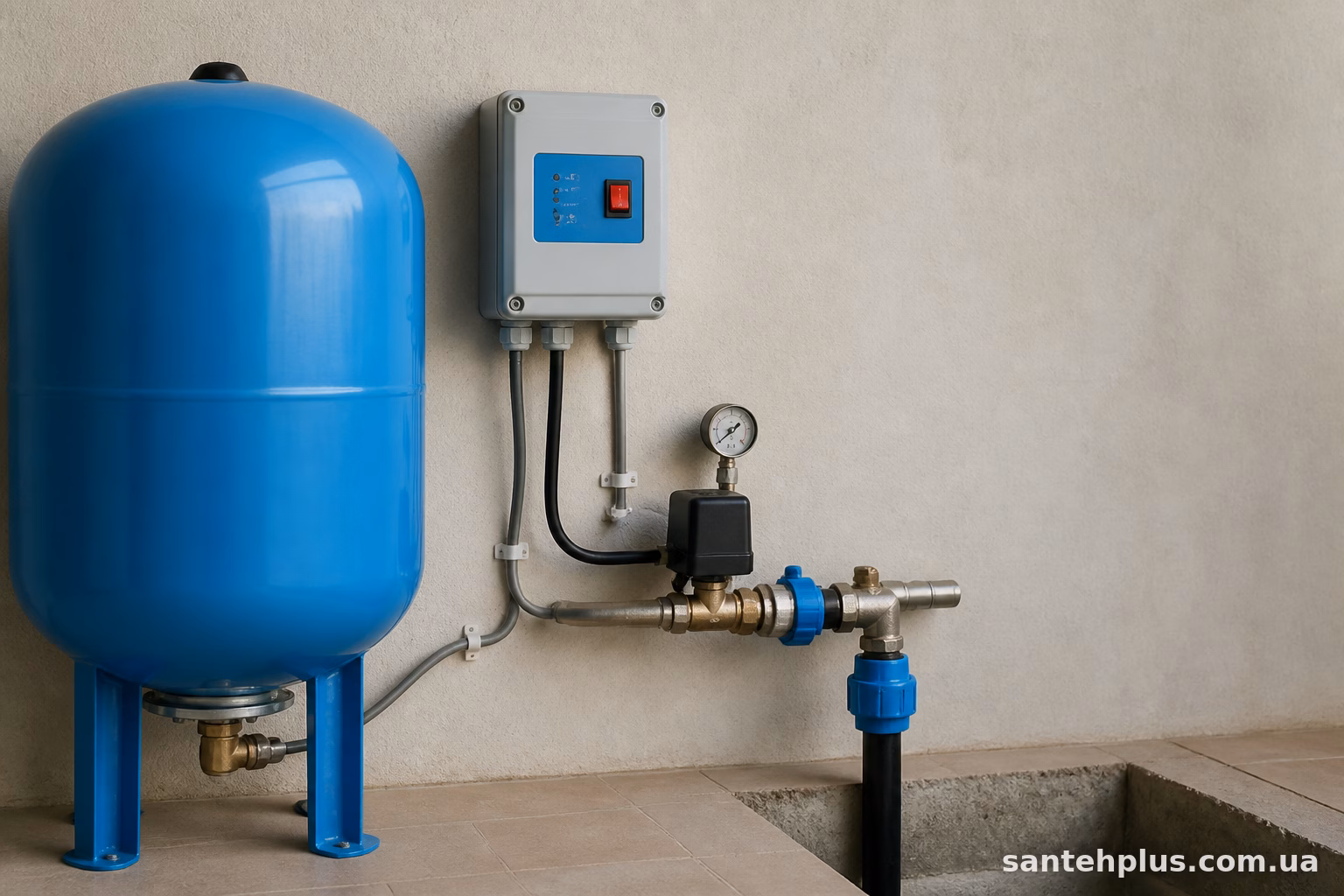

Як вибрати автоматику для свердловинного насоса
Свердловинний насос сам по собі — це просто механізм, який качає воду. Без автоматики він або взагалі не запуститься при потребі, або працюватиме без зупинки, поки не спалить себе чи не влаштує потоп у підвалі. Автоматика — це той самий “мозок”, який вирішує, коли насосу качати воду, а коли відпочивати. І від того, наскільки правильно ви її підберете, залежить чи проживе насос 10 років, чи згорить через сезон.
Питання не таке просте, як здається на перший погляд. На ринку є десятки варіантів — від найпростіших механічних реле тиску за 300 гривень до розумних станцій керування з датчиками сухого ходу, захистом від перепадів напруги і купою інших функцій. Розберемось, що з цього дійсно потрібно саме вам.
Навіщо взагалі потрібна автоматика
Уявіть ситуацію: свердловина глибиною 40 метрів, насос занурений у воду, а вдома відкрили кран. Без автоматики довелось би вручну вмикати насос кожного разу, коли потрібна вода, і вимикати, коли досить. Незручно, а головне — небезпечно для самого насоса.
Автоматика вирішує кілька задач одночасно:
- підтримує стабільний тиск у системі водопостачання;
- вмикає насос при відкритті крана і вимикає при закритті;
- захищає обладнання від роботи “на сухую”, коли вода в свердловині закінчилась;
- убезпечує від перепадів напруги в мережі;
- дозволяє плавно запускати і зупиняти насос, що продовжує термін служби.
Без цього комплексу насос — просто дорога залізяка, яка або спалить обмотку двигуна, або залишить будинок без води в найнезручніший момент.

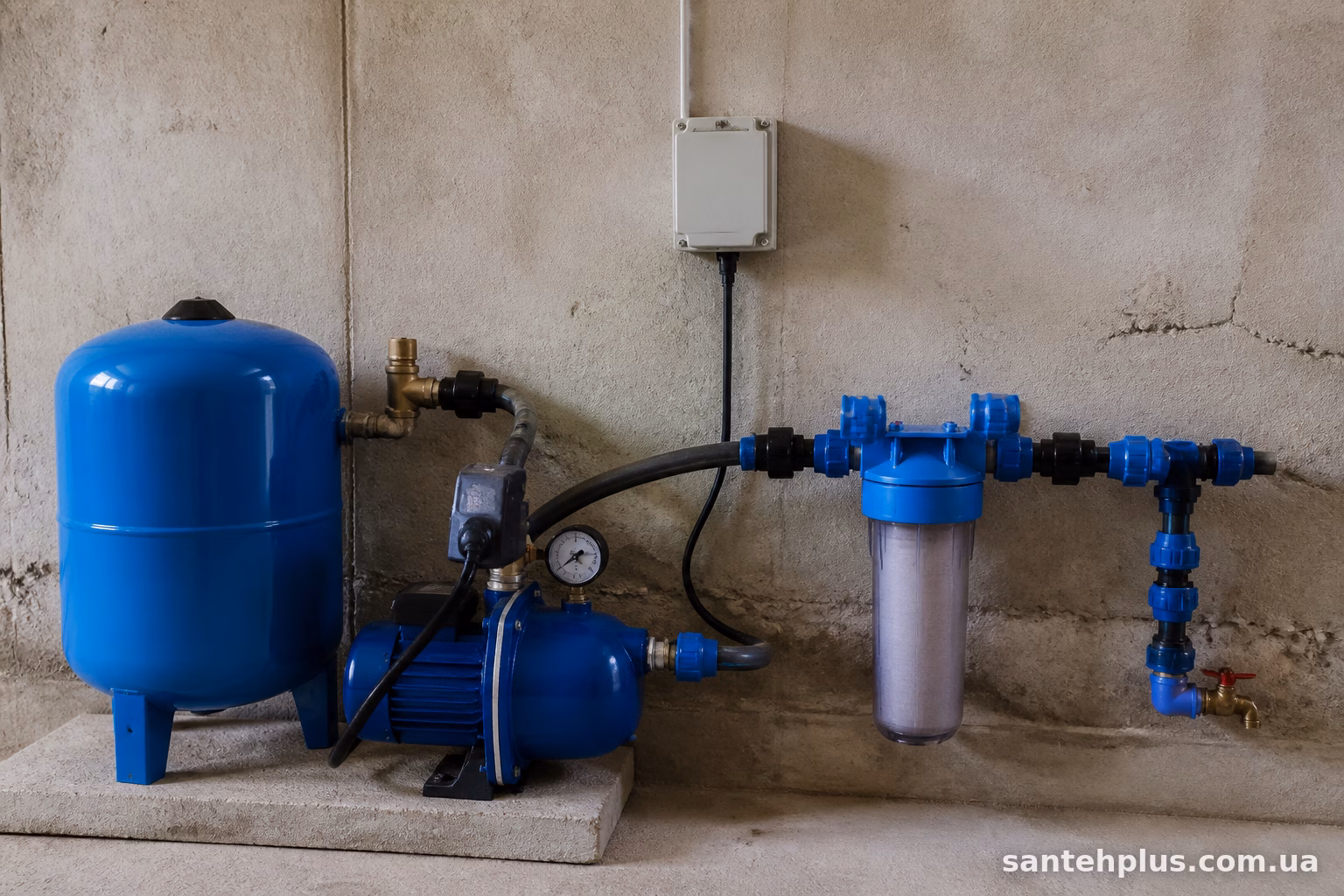

Основні типи автоматики для свердловинних насосів
Тут варто розібратись у трьох основних варіантах, бо саме з них доводиться обирати в 90% випадків.
Реле тиску з гідроакумулятором. Класична і найпростіша схема. Реле реагує на зміну тиску в системі — коли тиск падає нижче заданого рівня (наприклад, хтось відкрив кран), контакти замикаються і насос вмикається. Коли тиск досягає верхньої межі, насос вимикається. Гідроакумулятор (мембранний бак) тут потрібен обов’язково — він накопичує невеликий запас води під тиском і згладжує коливання, щоб насос не вмикався щохвилини.
Плюси такого рішення — дешевизна і простота. Реле тиску коштує копійки, ремонтується легко, розібратись у ньому може навіть людина без технічної освіти. Мінус — насос все одно вмикається і вимикається досить різко, що з часом зношує двигун і контакти самого реле.
Автоматичні станції керування (типу “Джилекс” або аналоги). Це вже готовий блок, який поєднує в собі реле тиску, захист від сухого ходу, іноді манометр і індикацію. Ставиться між насосом і трубопроводом, підключається просто. Для дачі чи невеликого будинку — цілком робочий варіант, який закриває базові потреби без зайвих витрат.
Частотні перетворювачі (інвертори). Найсучасніший і найдорожчий варіант. Замість того, щоб різко вмикати й вимикати насос, частотник плавно регулює обороти двигуна залежно від потреби в воді. Тиск у системі залишається практично постійним, без стрибків. Насос запускається не ривком, а поступово набирає обороти — це різко знижує знос двигуна і підшипників.
Якщо у вас великий будинок, кілька точок водорозбору, або просто хочеться, щоб тиск у душі не “стрибав” щоразу, коли на кухні хтось миє посуд — інвертор того вартий. Ціна кусається, зате насос прослужить довше, а вода литиметься рівномірно.

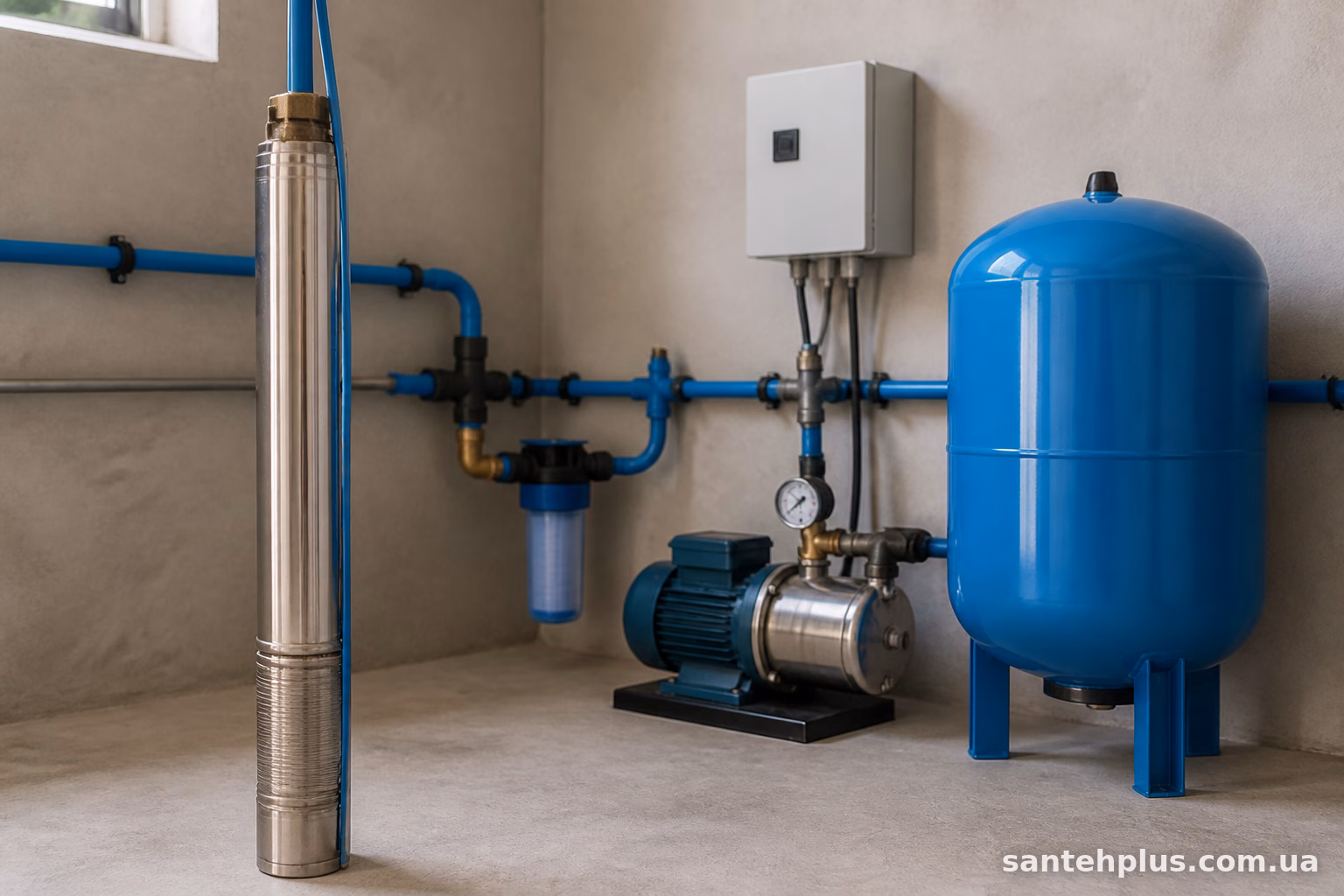

Захист від сухого ходу — обов’язковий пункт
Тут без варіантів. Свердловина — це не міський водопровід, вода в ній може закінчуватись сезонно, особливо влітку, коли рівень ґрунтових вод падає. Якщо насос продовжить працювати без води, він перегріється буквально за пару хвилин і вийде з ладу.
Датчик сухого ходу — це окремий пристрій або вбудована функція автоматичної станції, яка відстежує наявність води і зупиняє насос при її відсутності. Реалізується це по-різному:
- реле тиску з нижнім порогом відключення (найпростіший варіант, але не завжди надійний);
- поплавковий датчик у самій свердловині;
- електронний датчик рівня, який монтується прямо в трубу разом з насосом.
Особисто раджу не економити на цьому пункті. Заміна згорілого насоса коштує в рази дорожче, ніж будь-який датчик захисту.
Як підібрати автоматику під конкретну свердловину
Тут важливо враховувати кілька моментів, і кожен з них впливає на кінцевий вибір.
Глибина свердловини і дебіт. Якщо дебіт свердловини невеликий (тобто вода прибуває повільно), простого реле тиску може бути недостатньо — насос буде “вибирати” воду швидше, ніж вона накопичується, і датчик сухого ходу тут стає критично важливим, а не просто бажаною опцією.
Потужність насоса. Чим потужніший насос, тим важливіше подбати про плавний запуск. Для насосів від 1,5 кВт і вище частотний перетворювач вже не розкіш, а практична необхідність — це реально продовжує термін служби обладнання на роки.
Кількість споживачів води в будинку. Якщо в домі кілька санвузлів, пральна і посудомийна машини, поливна система для городу — навантаження на систему нерівномірне. У такому випадку інвертор дає відчутну перевагу, бо утримує тиск стабільним незалежно від того, скільки точок відкрито одночасно.
Якість електромережі. У селах і на дачах бувають перепади напруги, іноді досить серйозні. Тут не завадить додатковий стабілізатор напруги перед автоматикою — інакше навіть найякісніша станція керування може вийти з ладу через стрибок в мережі.

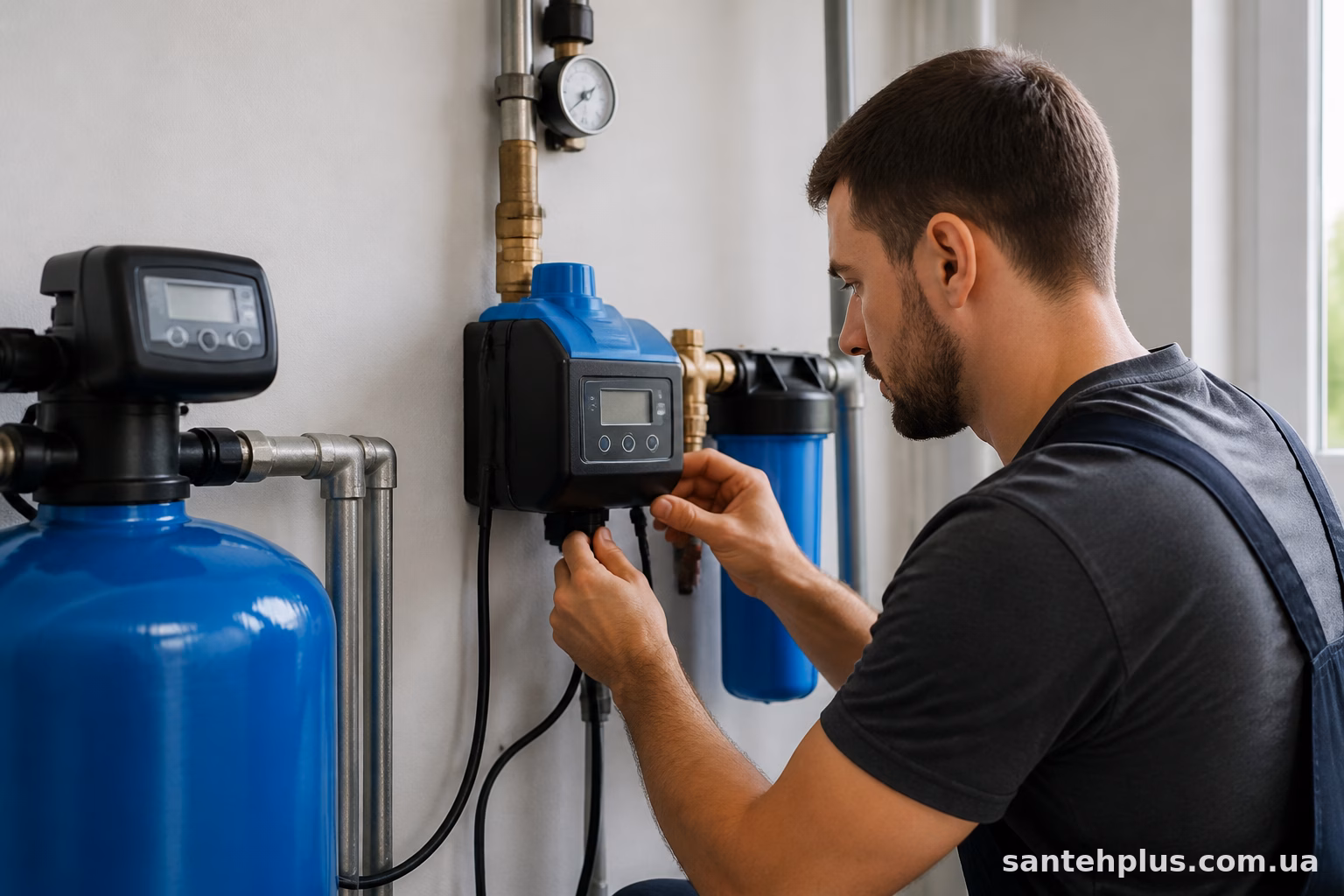

На що звернути увагу при виборі конкретної моделі
Коли визначились із типом автоматики, залишається обрати конкретний виріб. Тут кілька практичних моментів, які часто упускають з уваги.
Матеріал корпусу і контактів реле тиску має значення — дешеві китайські реле з тонкою мембраною живуть рік-два, потім починають “клацати” невчасно або взагалі заклинюють. Відомі бренди типу Italtecnica, Condor, Danfoss коштують дорожче, зате служать довше без сюрпризів.
Для автоматичних станцій варто дивитись на матеріал корпусу насосної частини — латунь довговічніша за пластик, хоч і дорожча.
Якщо обираєте частотний перетворювач, звертайте увагу на ступінь захисту (IP) — для вуличного розміщення потрібен мінімум IP54, а краще IP65, щоб волога і пил не пошкодили електроніку.
Не зайвим буде поцікавитись гарантією виробника і наявністю сервісних центрів у вашому регіоні. Автоматика — не той товар, який купується “раз і назавжди”, іноді потрібен ремонт чи налаштування, і краще, коли є куди звернутись.
Кілька практичних порад з монтажу
Автоматику варто розміщувати в сухому приміщенні, захищеному від морозу — кесон свердловини, підвал будинку або спеціальна утеплена шафа надворі. Пряме потрапляння вологи чи мінусові температури швидко виводять електроніку з ладу.
Гідроакумулятор краще брати з запасом об’єму — на 20-30% більше розрахункового, це зменшить кількість циклів вмикання-вимикання насоса і продовжить йому життя.
Кабель живлення насоса і сигнальні дроти датчиків варто прокладати окремо від силового кабелю, щоб уникнути наведень і хибних спрацювань автоматики.
—
Вибір автоматики для свердловинного насоса — це не місце для економії “на всьому підряд”. Просте реле тиску підійде для дачі з невеликим споживанням, автоматична станція — оптимальний варіант для звичайного приватного будинку, а частотний перетворювач варто розглядати, якщо потужність насоса і кількість споживачів води серйозні. Головне — не забувати про захист від сухого ходу незалежно від того, який тип автоматики обрано. Це той елемент, який рятує насос від передчасної смерті найчастіше.
