Насос крутиться, гуде, а воду не качає — знайома ситуація? Про це докладніше читайте у статті «Чому насос гуде, але не качає воду». Це і є сухий хід. Ротор обертається в повітрі замість води, підшипники перегріваються, ущільнення сохнуть і за лічені хвилини насос можна спалити — так само, як описано у статті «Чому насос для свердловини перегрівається». Причому не завжди сам власник це одразу помічає — особливо якщо насосна станція стоїть десь у підвалі чи кесоні і працює автономно.

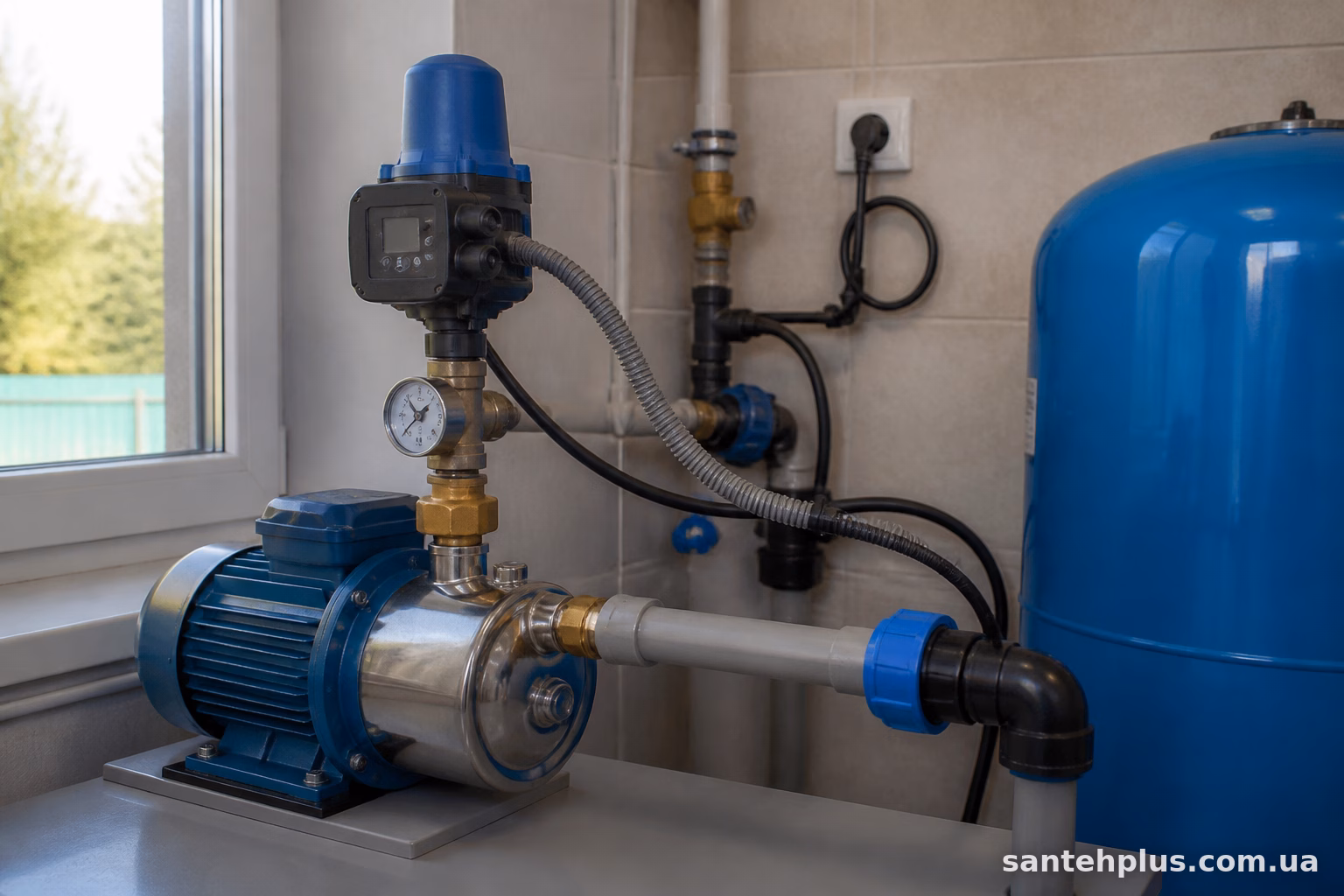

Захист від сухого ходу — це, по суті, страховка вашого обладнання. Коштує копійки порівняно з новим насосом, а рятує від головного болю та витрат на ремонт.
Що таке сухий хід і чому він небезпечний
Будь-який відцентровий насос розрахований на охолодження робочою рідиною. Вода не просто перекачується — вона змащує тертьові пари, відводить тепло від електродвигуна, охолоджує торцеве ущільнення вала. Прибрати воду — і всі ці функції зникають.
За 3-5 хвилин роботи насухо звичайний побутовий насос може вийти з ладу остаточно. Торцеве ущільнення пересихає й тріскає, підшипники ковзання оплавляються від тертя, обмотка двигуна перегрівається і горить. Скільки коштує ремонт насосної станції — часто виходить дорожче за половину вартості нового насоса, а іноді простіше й дешевше купити новий агрегат, ніж возитись зі старим.
Ситуацій, коли виникає сухий хід, насправді багато:
- у свердловині впав рівень води (літня посуха, сусід поруч пробурив свою свердловину і “перетягнув” воду);
- у колодязі пересохло джерело;
- порвався або засмітився заглибний фільтр;
- у системі утворилася повітряна пробка;
- банально забули перекрити воду в баку, і насос почав качати повітря.
Тобто причина не завжди в тому, що людина щось зробила не так. Часто це природні фактори, які неможливо передбачити наперед.

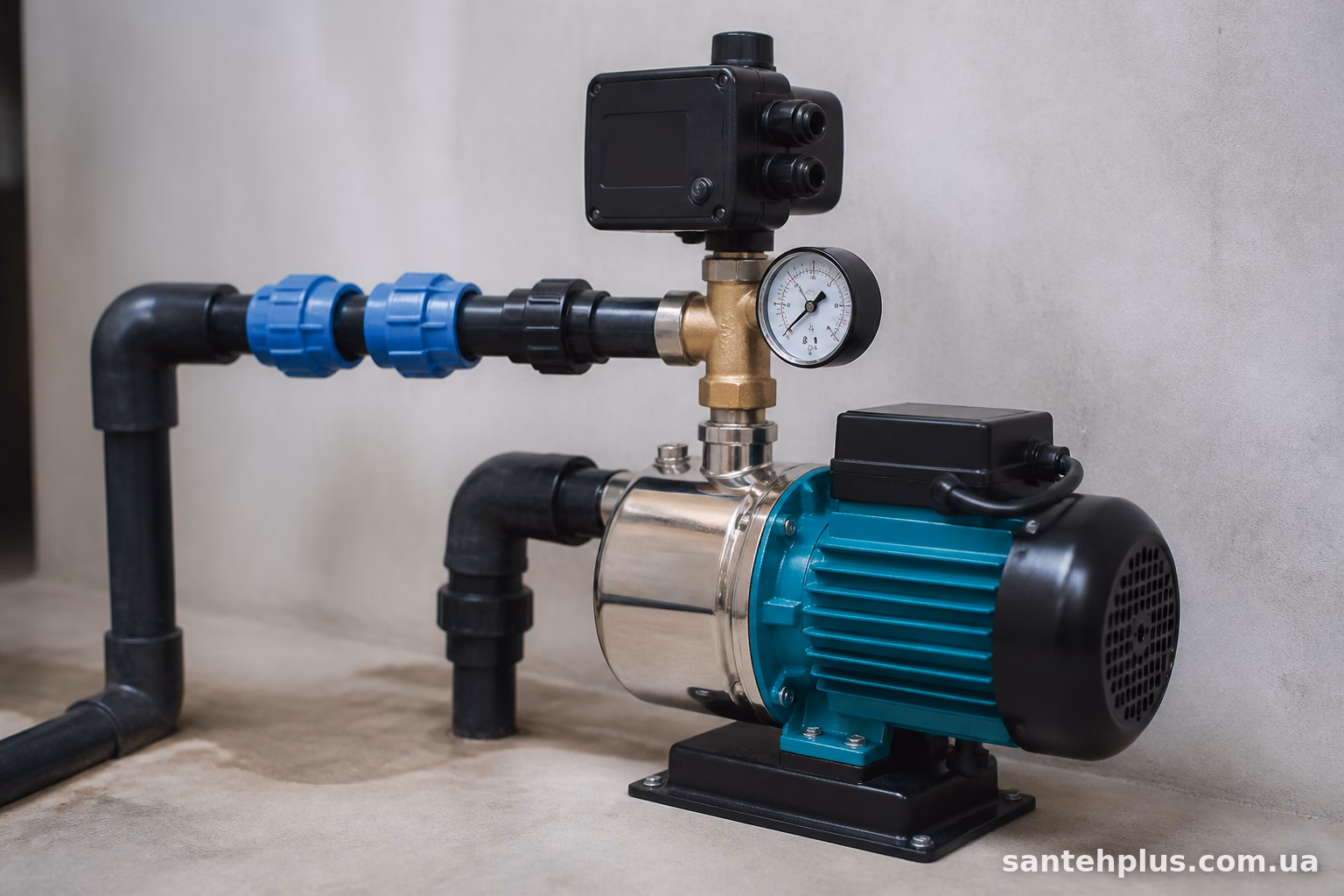

Як розпізнати, що насос працює всуху
Перші ознаки — зміна звуку роботи. Насос починає гудіти інакше, з’являється вібрація, іноді характерне “деренчання”. Тиск у системі падає або скаче хаотично — саме про це йдеться у статті «Чому насосна станція не набирає тиск». Якщо є манометр — стрілка буде смикатися замість стабільного показання.
Ще один момент — корпус насоса починає нагріватися швидше і сильніше за звичайне. Якщо торкнутися рукою (обережно, звісно) і відчути, що він гарячий буквально за пару хвилин роботи — це вже тривожний дзвіночок.
Але найкраще не покладатися на власні відчуття і слух, а поставити автоматику для свердловинного насоса, яка сама все відстежить і вимкне насос до того, як почнуться проблеми.

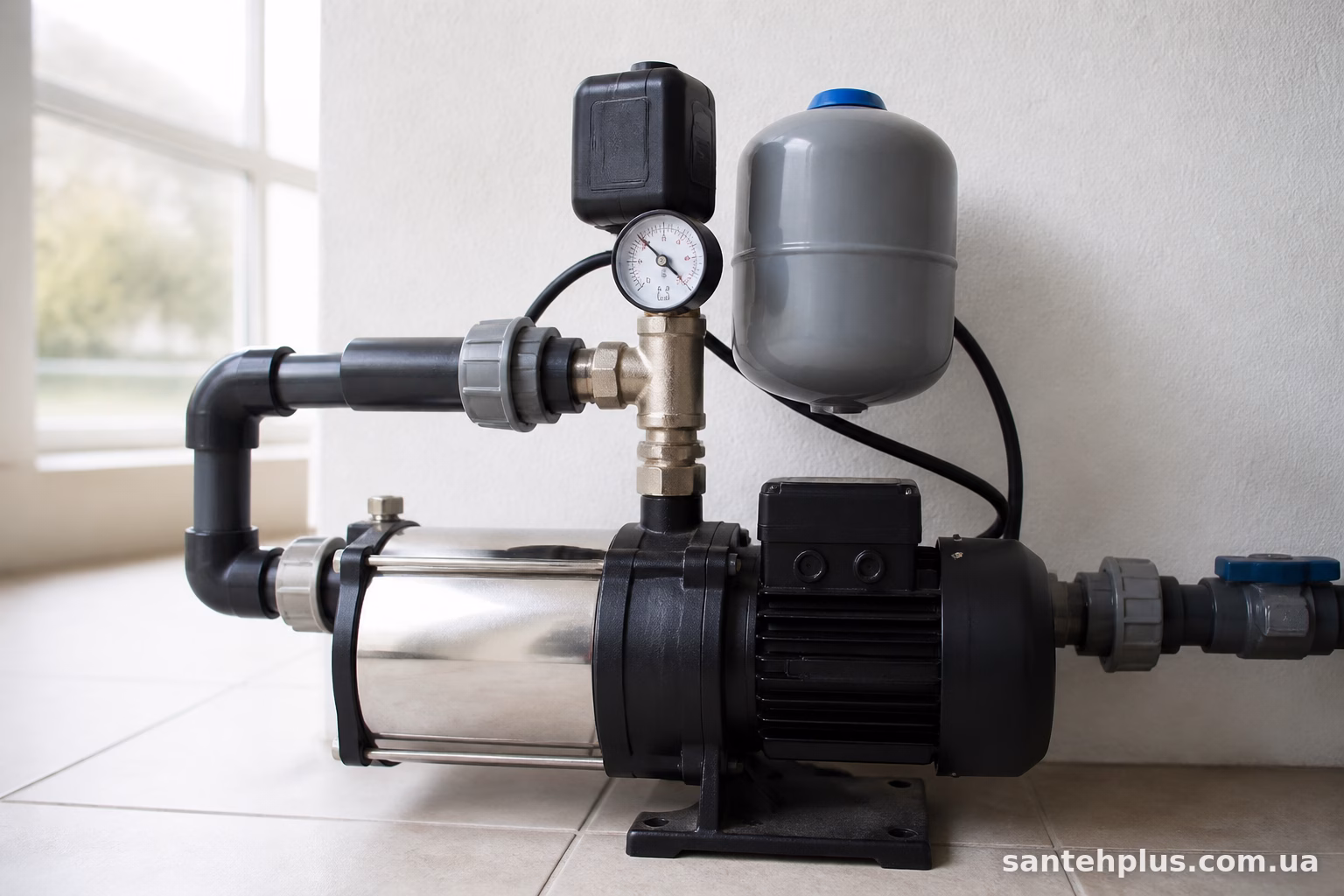

Способи захисту від сухого ходу
Реле тиску з захистом
Найпростіший і найпоширеніший варіант для побутових насосних станцій. Реле стежить за тиском у системі. Якщо тиск падає нижче встановленого мінімуму (наприклад, вода закінчилась і насос почав хапати повітря), контакти реле розмикаються і живлення на двигун не подається.
Мінус такого рішення — реле реагує на падіння тиску, а не безпосередньо на відсутність води. Тобто якщо в системі є повітряна пробка, а тиск при цьому формально в нормі, захист може не спрацювати вчасно.
Реле сухого ходу (датчик потоку)
Це вже спеціалізований пристрій. Він встановлюється на трубопровід і фізично відстежує рух рідини — за допомогою поплавця, мембрани чи електромагнітного датчика. Немає потоку води — немає й живлення на насос.
Такий датчик коштує трохи дорожче за звичайне реле тиску, зате надійніший — особливо якщо у вас занурювальний насос для свердловини. Особливо актуальний для свердловинних насосів, де рівень води може непередбачувано коливатися.
Поплавковий вимикач
Класика для колодязів та ємностей. Простий поплавок на тросику підвішується в резервуарі чи колодязі на певній глибині. Коли рівень води падає нижче критичної позначки, поплавок опускається і розмикає електричний контакт.
Дешево, надійно, механічно просто — саме тому цей варіант так люблять використовувати на дачах і в приватних будинках із неглибокими колодязями. Мінус хіба один: якщо в колодязі багато мулу чи домішок, поплавок з часом може заклинити.
Електронні датчики рівня (кондуктометричні)
Працюють за принципом провідності води. У ємність чи свердловину опускають два або більше електроди на різній глибині. Поки вода замикає контакт між електродами — насос працює. Щойно рівень падає нижче нижнього електрода — контур розмикається, і насос зупиняється.
Цей спосіб зручний тим, що можна налаштувати кілька рівнів — мінімальний та максимальний, і насос буде автоматично вмикатися й вимикатися залежно від наповненості резервуара. Часто такі схеми ставлять на накопичувальні баки чи каналізаційні станції.
Частотні перетворювачі з вбудованим захистом
Більш просунутий і дорогий варіант — частотний перетворювач (інвертор). Крім плавного регулювання обертів насоса, сучасні моделі мають вбудований захист саме від сухого ходу — вони відстежують струм споживання двигуна і тиск у системі, і при аномальних показниках просто зупиняють роботу.
Такий варіант доречний, якщо у вас потужна насосна станція для будинку, де важлива і економія електроенергії, і надійність. Для звичайної дачної станції це, мабуть, надлишково — і по ціні, і по складності монтажу.

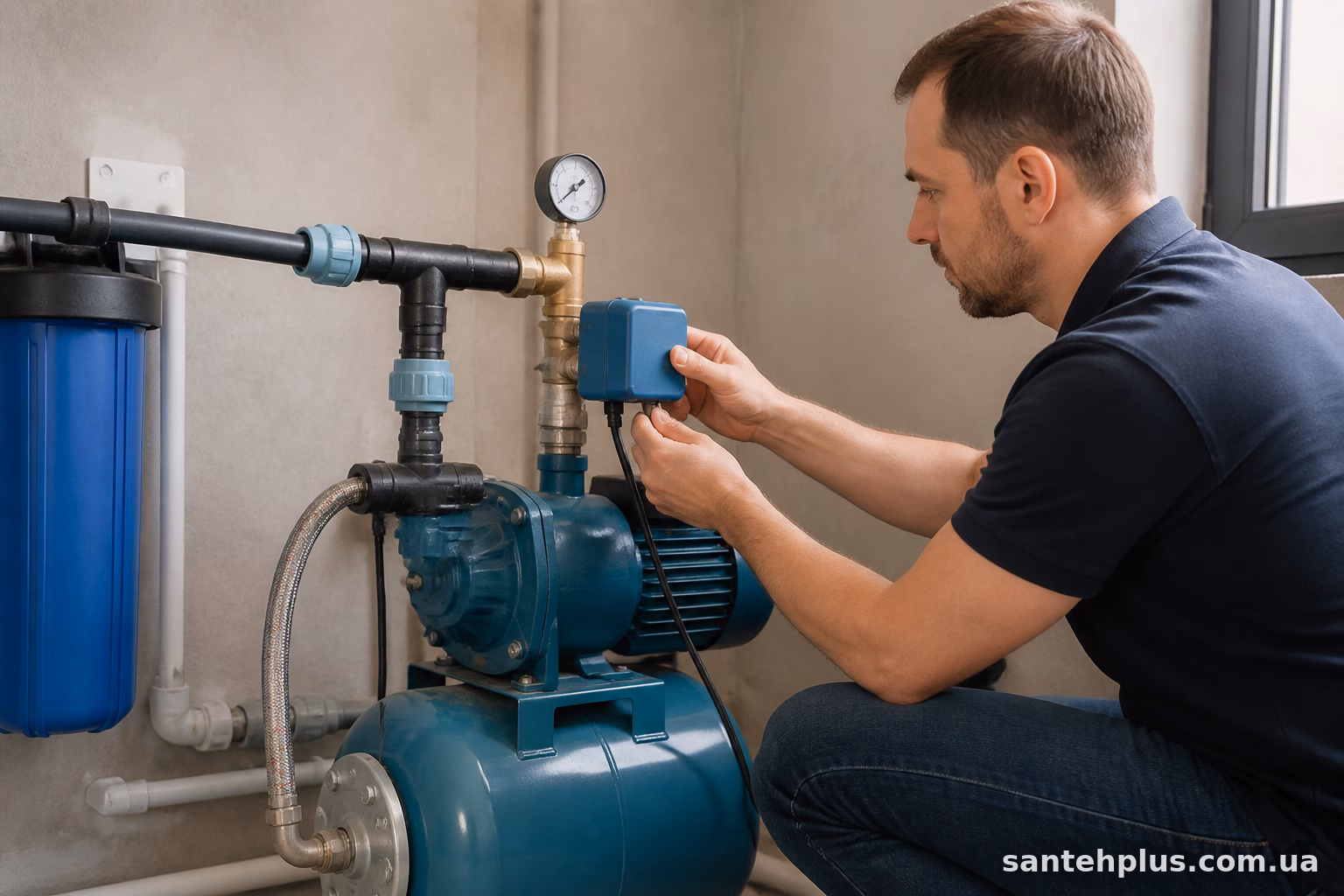

Як налаштувати захист правильно
Тут все залежить від конкретного типу обладнання, але є кілька загальних принципів, які варто врахувати.
Перше — реле тиску (якщо мова про нього) треба виставляти з певним запасом. Зазвичай нижню межу спрацювання ставлять на 0.5-1 бар вище того тиску, при якому насос реально починає хапати повітря. Це дає буфер часу на реакцію системи.
Друге — якщо ставите поплавковий вимикач у колодязі чи свердловині, важливо правильно розрахувати довжину троса. Поплавок має спрацьовувати з запасом — вище точки, де заглибний фільтр насоса оголюється повністю. Інакше є ризик, що насос встигне трохи “похлебтати” повітря ще до спрацювання захисту.
Третє — після монтажу обов’язково перевірте роботу системи вручну. Штучно понизьте рівень води чи тиск (наприклад, злийте частину води з бака) і подивіться, чи насос дійсно вимикається в потрібний момент. Краще один раз протестувати спокійно, ніж дізнатись про несправність захисту вже після згорілого насоса.
Четверте — не забувайте про час затримки повторного включення. Якщо насос вимкнувся через нестачу води, він не повинен одразу знову намагатись запуститись. Багато реле і контролерів дають можливість виставити паузу в кілька хвилин — за цей час рівень води встигає відновитись (наприклад, у свердловині чи колодязі).
Кілька практичних порад із власного досвіду
Якщо у вас свердловина глибиною понад 20 метрів і дебіт нестабільний (буває таке в посушливих регіонах чи на глинистих ґрунтах) — краще одразу ставити датчик сухого ходу разом із частотником, а не економити на звичайному реле тиску. Різниця в ціні окупиться однією врятованою поїздкою насоса в майстерню.
Для дачних будиночків, де насос підключений до неглибокого колодязя, поплавковий вимикач — оптимальний варіант за співвідношенням ціна/надійність. Головне — раз на сезон перевіряти, чи не забився поплавок мулом чи водоростями.
І ще один момент, про який часто забувають: захист від сухого ходу не скасовує необхідності стежити за станом свердловини чи колодязя загалом. Автоматика рятує насос від миттєвого перегріву, але якщо джерело води систематично пересихає — це вже питання до буріння додаткової свердловини або поглиблення існуючої.
Захист насоса від сухого ходу — не розкіш і не забаганка виробників обладнання. Це елементарна необхідність, яка коштує в рази менше за ремонт чи заміну насоса. Обирайте варіант захисту виходячи з типу джерела води, бюджету і того, наскільки критично для вас безперебійне водопостачання — і насос прослужить довго без несподіваних сюрпризів.
